ما هو الارتباط والفرق بين آلات التشكيل الحراري وآلات قولبة الحقن

ما هو الارتباط والفرق بين آلات التشكيل الحراري وآلات القولبة بالحقن وآلات البثور؟

1. آلة قولبة الحقن

1. مبدأ العمل

تقوم آلة قولبة الحقن بتسخين المادة الخام البلاستيكية (عادةً ما تكون حبيبات بلاستيكية حرارية) حتى تصل إلى حالة الانصهار، ثم تحقن البلاستيك المنصهر في قالب مغلق تحت ضغط عالٍ عبر برغي. يبرد البلاستيك ويتصلب في القالب، ليشكل في النهاية المنتج المطلوب. تتضمن العملية بأكملها خطوات مثل صهر البلاستيك، والحقن، وتثبيت الضغط، والتبريد، وفتح القالب، وإخراجه من القالب.

2. خطوات العملية

صهر البلاستيك: يتم تسخين المادة الخام البلاستيكية إلى الحالة المنصهرة بواسطة سخان.

الحقن: يدفع المسمار البلاستيك المنصهر إلى تجويف القالب من خلال الفوهة.

الاحتفاظ بالضغط: لمنع انكماش البلاستيك أثناء التبريد، يتم تطبيق ضغط معين بعد الحقن للحفاظ على كثافة البلاستيك في القالب.

التبريد: يبرد البلاستيك الموجود في القالب ويتصلب إلى شكل محدد مسبقًا.

فتح القالب: يفتح القالب ويتم إخراج المنتج من القالب من خلال آلية القذف.

3. مجالات التطبيق

تُستخدم ماكينات قولبة الحقن على نطاق واسع في تصنيع المنتجات التي تتطلب دقة عالية وقوة عالية وأشكال هندسية معقدة، مثل:

صناعة السيارات: إنتاج الزخارف الداخلية والخارجية للسيارات، وغطاء المحرك، والمصد وأجزاء أخرى.

تصنيع الأجهزة المنزلية: إنتاج أغطية أجهزة التلفاز، وأجزاء الغسالات، وأدراج الثلاجة، وما إلى ذلك.

الأجهزة الإلكترونية الاستهلاكية: مثل أغطية الهواتف المحمولة، وأغطية أجهزة الكمبيوتر المحمولة، ومفاتيح لوحة المفاتيح، وما إلى ذلك.

الأجهزة الطبية: مثل الحقن، وزجاجات الأدوية، والصواني الطبية، وما إلى ذلك.

4. المزايا والعيوب

المزايا:

يمكنها إنتاج أجزاء ذات أشكال معقدة ودقة أبعاد عالية.

فهو مناسب للإنتاج على نطاق واسع مع تكلفة منخفضة للمنتج الواحد.

يمكنه تحقيق منتجات بألوان ومواد مختلفة.

العيوب:

تكلفة القالب عالية ودورة التطوير طويلة.

استثمار أولي كبير في المعدات، وعملية معقدة، ومتطلبات عالية لتكنولوجيا التشغيل.

2. آلة التشكيل الفراغي

1. مبدأ العمل

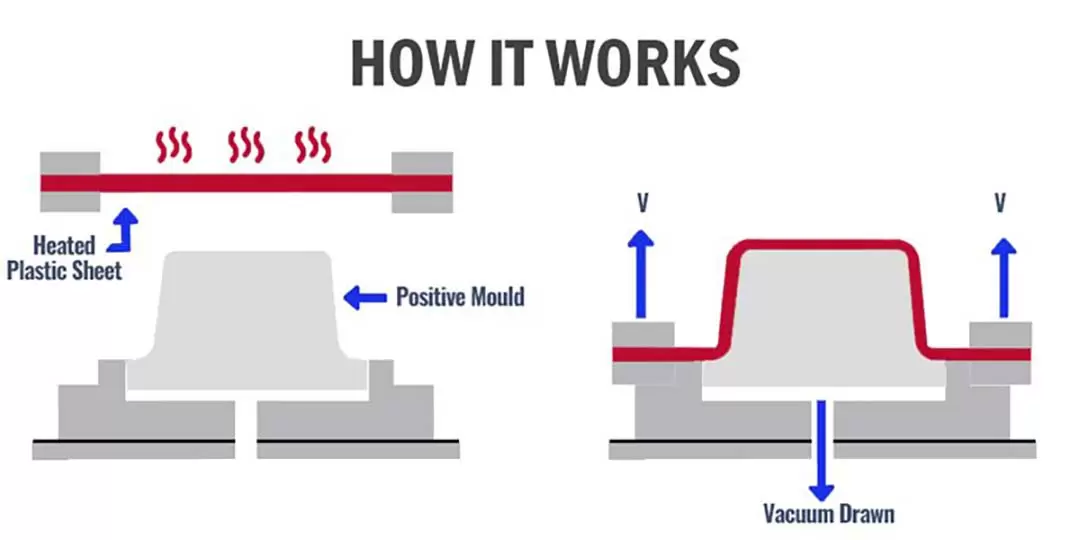

مبدأ عمل آلة التشكيل بالتفريغ هو تليين الصفيحة البلاستيكية (عادةً البوليسترين والبولي بروبيلين، إلخ) بالتسخين، ثم امتصاصها على سطح القالب عبر التفريغ لجعلها متناسقة مع شكل القالب. بعد التبريد، تتصلب الصفيحة البلاستيكية وتشكل الشكل المطلوب.

2. خطوات العملية

التسخين: يتم تسخين الورقة البلاستيكية إلى حالة طرية بواسطة سخان الأشعة تحت الحمراء أو سخان كهربائي.

الامتصاص: يتم امتصاص الورقة البلاستيكية المسخنة والمنعمة تحت الفراغ على سطح القالب لتشكيل شكل القالب.

التبريد: يتم تبريد الورقة البلاستيكية بعد صب الامتزاز وتصلبها بواسطة نظام التبريد.

القطع: قم بقطع حواف البلاستيك الزائدة للحصول على المنتج النهائي.

3. مجالات التطبيق

تُستخدم آلات الفقاعة بشكل أساسي لإنتاج منتجات التعبئة والتغليف المختلفة، وخاصةً في المجالات التالية:

تغليف المواد الغذائية: مثل أدوات المائدة التي تستخدم لمرة واحدة، وصواني الطعام، وأغطية الأكواب، وما إلى ذلك.

تغليف المنتجات الإلكترونية: مثل صواني المكونات الإلكترونية، والتغليف بالبثور، وما إلى ذلك.

تغليف الضروريات اليومية: مثل تغليف الألعاب، تغليف القرطاسية، تغليف مستحضرات التجميل، إلخ.

4. المزايا والعيوب

المزايا:

سرعة التشكيل سريعة، مناسبة للإنتاج الضخم.

تكاليف المعدات والقالب منخفضة، ومناسبة للشركات الصغيرة والمتوسطة الحجم.

تعتبر العملية بسيطة نسبيًا وسهلة التشغيل.

العيوب:

لا يمكن إنتاج سوى المنتجات ذات الأشكال البسيطة والجدران الرقيقة نسبيًا.

إن قوة ودقة المنتج النهائي ليست جيدة كما هو الحال في عملية القولبة بالحقن.

معدل استغلال المواد منخفض وهناك المزيد من الخردة.

3. آلة التشكيل الحراري للبلاستيك

1. مبدأ العمل

آلة التشكيل الحراري للبلاستيك هي جهاز يُليّن الصفيحة أو الفيلم البلاستيكي بالتسخين، ثم يُطبّق الضغط أو الفراغ عبر القالب لجعل الصفيحة البلاستيكية تلامس القالب وتُشكّله. وفقًا لطرق التشكيل المختلفة، تُقسّم آلات التشكيل الحراري إلى تشكيل الفراغ، وتشكيل الضغط، وأنواع أخرى.

2. خطوات العملية

التسخين: يتم تسخين الورقة البلاستيكية إلى الحالة البلاستيكية بواسطة سخان.

صب:

تشكيل البثور: على غرار آلة تشكيل البثور، يتم امتصاص الورقة البلاستيكية المخففة على سطح القالب بواسطة الفراغ.

القولبة بالضغط: يتم ضغط الورقة البلاستيكية داخل القالب بواسطة الضغط الميكانيكي أو ضغط الغاز.

التبريد: يتم تبريد الورقة البلاستيكية وتصلبها في القالب.

التشذيب: قم بإزالة المنتج البلاستيكي المصبوب من القالب وإزالة المواد الزائدة.

3. مجالات التطبيق

تُستخدم آلات التشكيل الحراري البلاستيكية على نطاق واسع ويمكن استخدامها في كل من التعبئة والتغليف وإنتاج المنتجات الصناعية، بما في ذلك:

تغليف المواد الغذائية: مثل أكواب الزبادي والأوعية البلاستيكية وأدوات المائدة التي تستخدم لمرة واحدة وما إلى ذلك.

الأجزاء الصناعية: مثل أجزاء التصميم الداخلي للسيارات، وأجزاء الطيران، وما إلى ذلك.

الأجهزة الطبية: مثل العبوات الدوائية، والإمدادات الطبية التي تستخدم لمرة واحدة، وما إلى ذلك.

4. المزايا والعيوب

المزايا:

سرعة التشكيل سريعة.

عملية مرنة، وقابلة للتكيف قوية، ويمكن استخدامها لمجموعة متنوعة من طرق القولبة والتكيف مع إنتاج مجموعة متنوعة من المواد.

تكلفة القالب منخفضة نسبيًا، ومناسبة للإنتاج بكميات صغيرة ومتوسطة.

مناسبة لإنتاج منتجات متوسطة التعقيد والحجم.

العيوب:

إن دقة وتعقيد المنتج ليست جيدة كما هو الحال في عملية القولبة بالحقن.

بالنسبة للإنتاج الضخم، قد تكون تكلفة المنتج الوحدوي أعلى.

ليس من السهل صنع أجزاء بلاستيكية أكثر سمكًا.

رابعًا: العلاقة والاختلاف بين الثلاثة

1. الاتصال

المواد: تستخدم الأجهزة الثلاثة عادةً مواد بلاستيكية حرارية، مثل البوليسترين، والبولي بروبيلين، وABS، وما إلى ذلك.

عملية التسخين: تتضمن جميعها تسخين المادة البلاستيكية إلى درجة حرارة معينة لتليينها أو إذابتها من أجل التشكيل.

غرض القولبة: الهدف النهائي للثلاثة هو قولبة البلاستيك إلى الشكل المطلوب من خلال عمليات مختلفة، على الرغم من أن مجالات التطبيق مختلفة.

2. الفرق

طريقة التشكيل:

تقوم آلة قولبة الحقن بحقن البلاستيك المنصهر في القالب من خلال ضغط عالي، وهو مناسب للمنتجات عالية الدقة والمعقدة الشكل.

تمتص آلة التشكيل بالتفريغ البلاستيك المخفف الموجود على سطح القالب من خلال الفراغ، وهو مناسب للمنتجات ذات الجدران الرقيقة والأشكال البسيطة.

يتم تشكيل آلات التشكيل الحراري بعدة طرق (التشكيل بالتفريغ، التشكيل بالضغط، إلخ)، مع عمليات مرنة ومناسبة للمنتجات متوسطة التعقيد.

مجالات التطبيق:

تُستخدم آلات قولبة الحقن بشكل أساسي في الإنتاج واسع النطاق للمنتجات الصناعية والسلع المعمرة، مثل أجزاء السيارات، وأغلفة المنتجات الإلكترونية، وما إلى ذلك.

تُستخدم آلات الفقاعة بشكل أساسي في صناعة التعبئة والتغليف، وخاصةً تغليف المواد الغذائية وتغليف السلع الاستهلاكية.

تتمتع آلات التشكيل الحراري بمجموعة واسعة من التطبيقات، ويمكن استخدامها في التعبئة والتغليف وكذلك لإنتاج بعض الأجزاء الصناعية والأجهزة الطبية.

تكلفة الإنتاج وسرعته:

تعتبر ماكينات قولبة الحقن مناسبة للإنتاج على نطاق واسع، مع تكاليف وحدة منخفضة، ولكن الاستثمار الأولي في القوالب والمعدات مرتفع.

تعتبر آلات البثور مناسبة للإنتاج الضخم، مع تكاليف قالب منخفضة، ولكن استخدام المواد منخفض.

تعتبر آلات التشكيل الحراري مناسبة لإنتاج الدفعات الصغيرة والمتوسطة الحجم، ذات العمليات المرنة، ولكن سرعات الإنتاج بطيئة.

باختصار، على الرغم من استخدام آلات قولبة الحقن، وآلات تشكيل الفقاعات، وآلات التشكيل الحراري للبلاستيك في معالجة البلاستيك، إلا أن خصائص عملياتها، ومجالات تطبيقها، وطرق قولبتها تختلف. عند اختيار المعدات المستخدمة، من الضروري مراعاة تعقيد الشكل، ودفعة الإنتاج، ومتطلبات التكلفة، وخصائص المواد الخاصة بالمنتج بشكل شامل.
