آلة التشكيل الحراري بأربع محطات

آلة التشكيل الحراري بأربع محطات
التصنيع والمبيعات للصناعة والتجارة
  • المعدات المساعدة
    مبرد 15 درجة فهرنهايت
    تبريد القوالب والقضبان والأنظمة الهيدروليكية أثناء تشغيل الماكينة

    المادة المبردة: R22

    مروحة التبريد: 0.55 كيلو وات*2

    حجم خزان المياه: 150 لتر

    القوة المقدرة: 13.6 كيلو وات

    مصدر الطاقة: 3PH-380V/50Hz

    الأبعاد: الطول 1500 × العرض 850 × الارتفاع 1450 ملم

    الوزن: 750 كجم

  • المعدات المساعدة
    خزان هواء 1م³
    جزء مساعد لنظام ضغط الهواء للحفاظ على استقرار ضغط الهواء

    الحجم: 1.0م³

    الضغط: 0.8 ميجا باسكال

    درجة الحرارة التصميمية: 150 درجة مئوية

    الارتفاع الإجمالي: 2400 مم

    القطر الداخلي: 800 مم

    واجهة صمام تخفيف الضغط: Rp 11/2

    واجهة صمام التصريف: R 1/2

  • المعدات المساعدة
    ضاغط الهواء
    ت ك-3.6
    احصل على ما يكفي من الهواء أثناء التشكيل

    ضغط العمل: 0.8 ميجا باسكال

    إزاحة الهواء: 3.6 متر مكعب / دقيقة

    قوة المحرك: 3PH-380V/50Hz

    الأبعاد: 1150x900x1350 مم

    مصدر الطاقة: 3PH-380V/50Hz

    طريقة التبريد: تبريد الهواء

    كمية مواد التشحيم: حوالي 27 لتر

المعلمة التقنية الرئيسية
نموذج
منطقة التشكيل520 مم × 400 مم700 مم × 550 مم
عمق التشكيل (حد أقصى)110 ملم120 ملم
سمك ورقة0.2-2.0 مم0.2-2.0 مم
سرعة التشكيل (حد أقصى)30 مرة / دقيقة35 مرة / دقيقة
ضغط جوي0.6-0.8 ميجا باسكال0.6-0.8 ميجا باسكال
استهلاك الهواء3.0 متر مكعب / دقيقة3.6 متر مكعب / دقيقة
استهلاك الماء0.7 متر مكعب / ساعة0.7 متر مكعب / ساعة
عرض الورقة (الحد الأقصى)550 ملم730 ملم
ورقة مناسبةPP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.PP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.
مزود الطاقةتيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاكتيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاك
القوة المستخدمة55 كيلو واط105 كيلو واط
القوة المصنفة110 كيلو واط210 كيلو واط
قوة التسخين75 كيلو واط118 كيلو واط
إجراءتشكيل ، تخريم ، قطع ، تكديستشكيل ، تخريم ، قطع ، تكديس
البعدL11000 * W4600 * H2700mmL9700 * W4600 * H2700 مم
وزنحوالي 11.0 طنحوالي 25.0 طن
نموذج
منطقة التشكيل (الحد الأقصى)
عمق التشكيل (حد أقصى)
سمك ورقة
سرعة التشكيل (حد أقصى)
ضغط جوي
استهلاك الهواء
استهلاك الماء
عرض الورقة (الحد الأقصى)
ورقة مناسبة
مزود الطاقة
القوة المستخدمة
قوة التسخين
القوة المصنفة
إجراء
البعد
وزن
700 مم × 550 مم
120 ملم
0.2-1.6 ملم
30 مرة / دقيقة
0.6-0.8 ميجا باسكال
3.6 متر مكعب / دقيقة
0.7 متر مكعب / ساعة
730 ملم
PP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.
تيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاك
105 كيلو واط
118 كيلو واط
210 كيلو واط
التغذية - التسخين - التشكيل - التثقيب - القطع - التكديس - إعادة التدوير
L13000 * W4500 * H2800mm
حوالي 25 ت
700 مم × 550 مم
120 ملم
0.2-1.6 ملم
30 مرة / دقيقة
0.6-0.8 ميجا باسكال
3.6 متر مكعب / دقيقة
0.7 متر مكعب / ساعة
730 ملم
PP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.
تيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاك
105 كيلو واط
118 كيلو واط
210 كيلو واط
التغذية - التسخين - التشكيل - التثقيب - القطع - التكديس - إعادة التدوير
L13000 * W4500 * H2800mm
حوالي 25 ت
  • أمان عالي
  • استقرار عالي
  • ضوضاء منخفضة
  • طاقة منخفضة
    استهلاك
  • الاستخدام العالي
  • أوتوماتيكية بالكامل

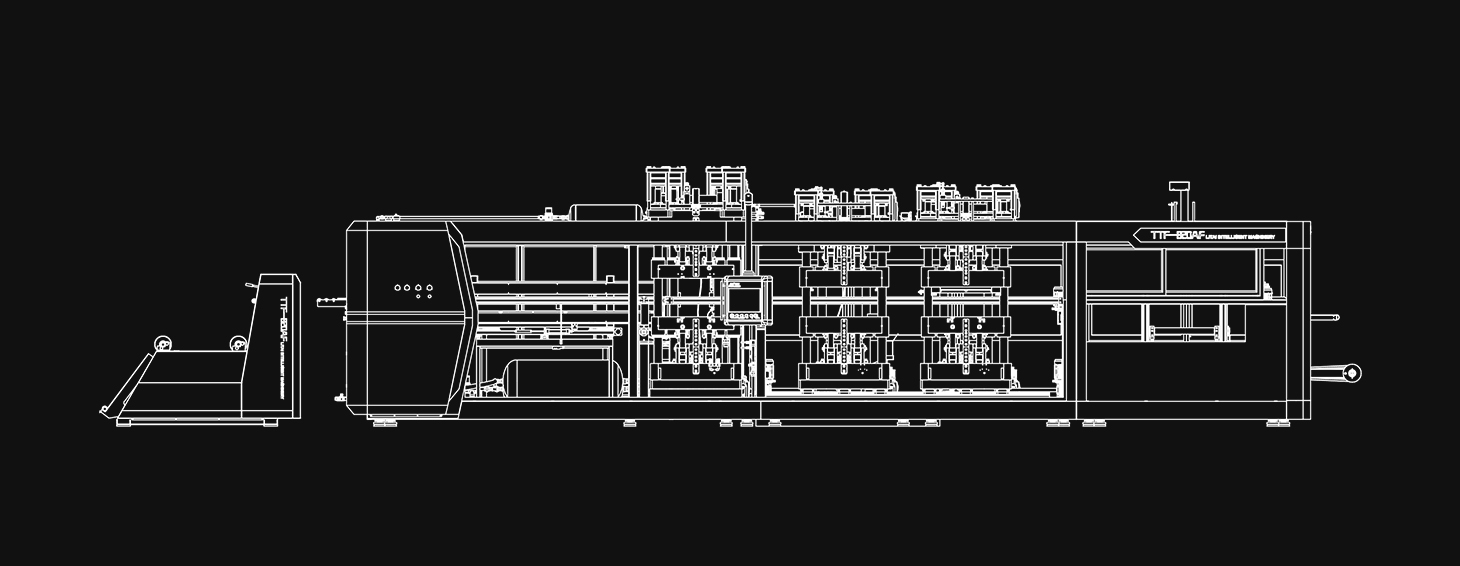

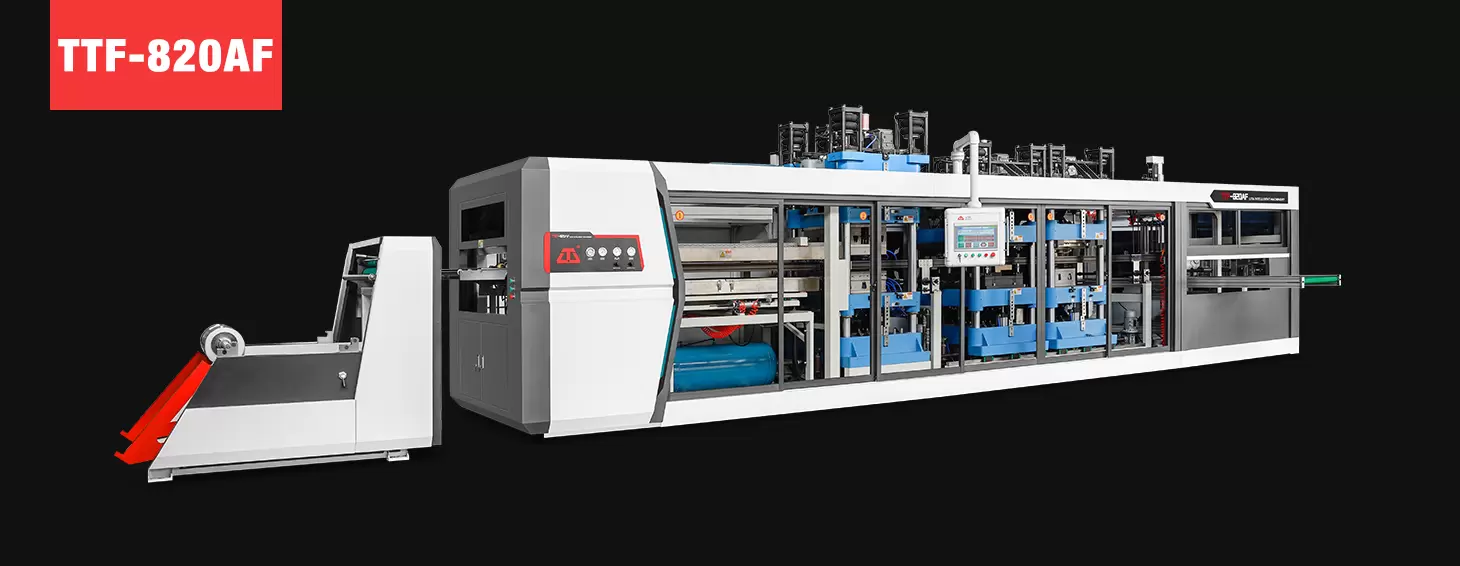

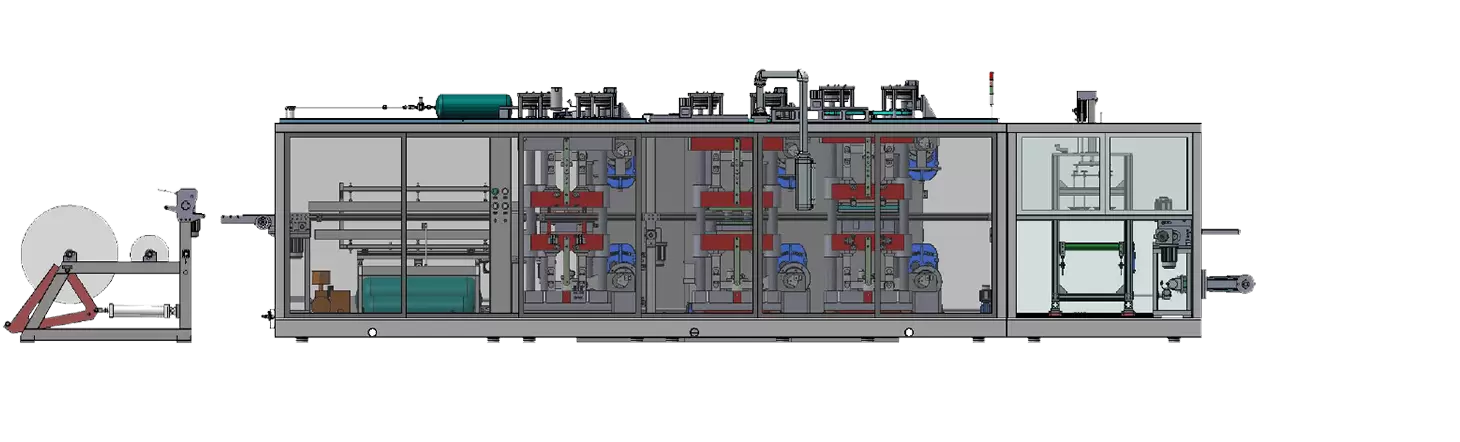

مخطط خطي TTF-820AF
مخطط خطي لآلة التشكيل الحراري TTF-700AF

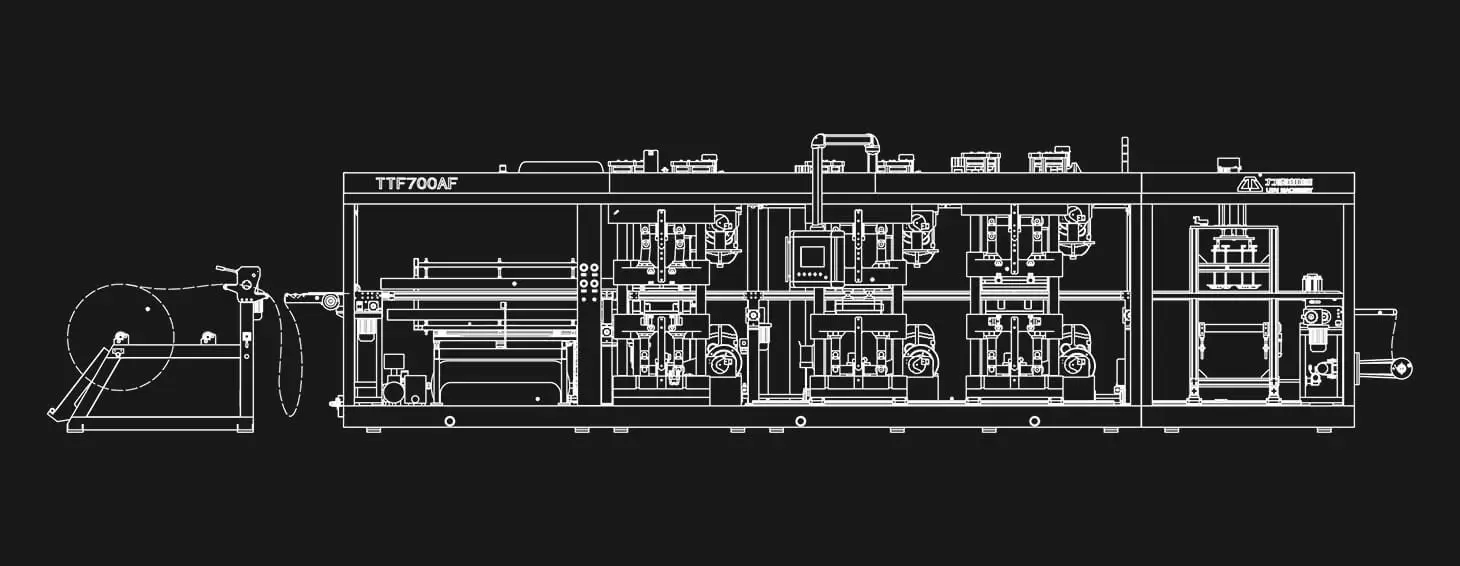

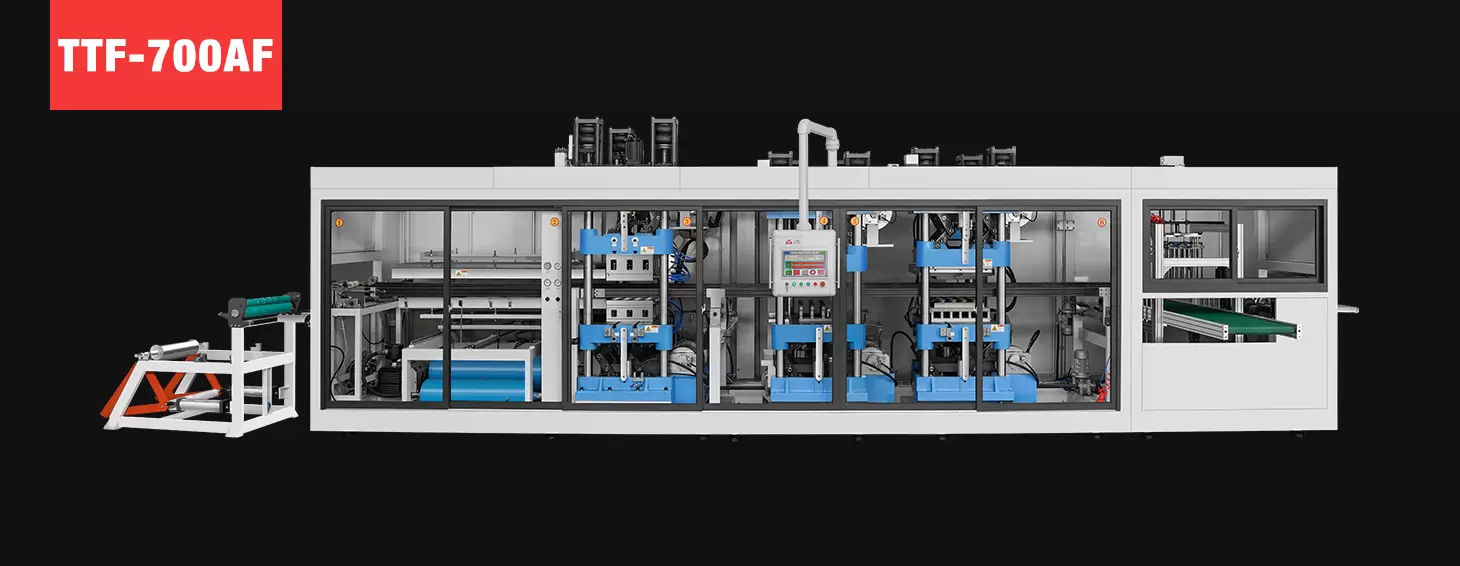

مخطط خطي TTF-700AF
مخطط خطي لآلة التشكيل الحراري TTF-700AF

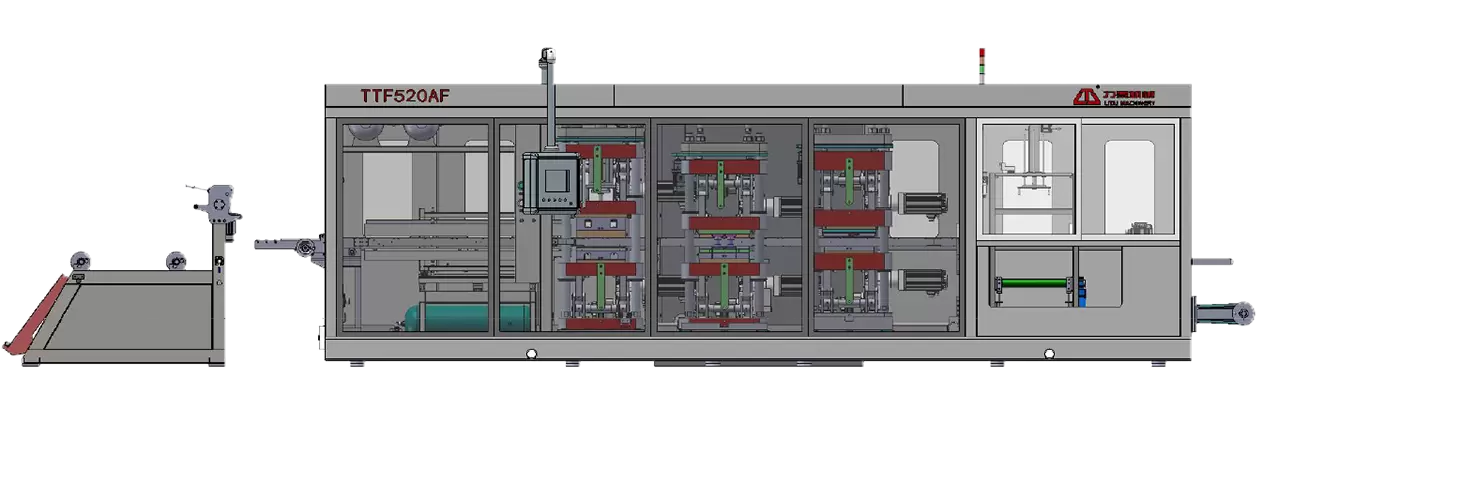

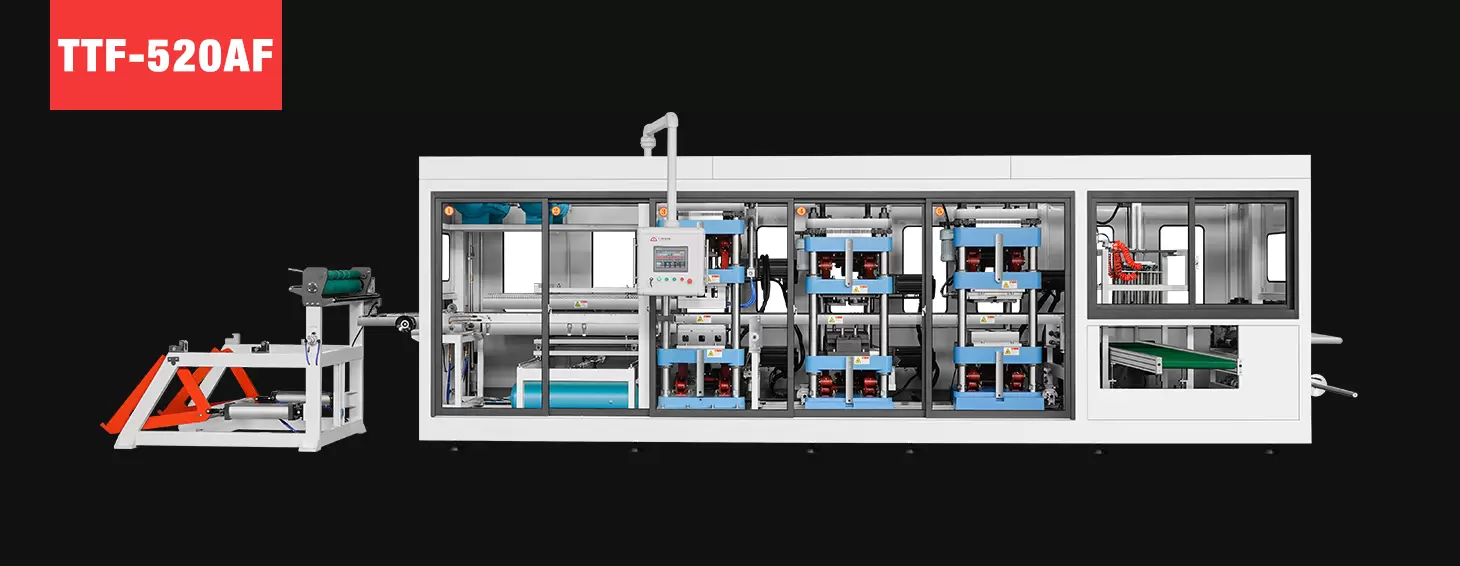

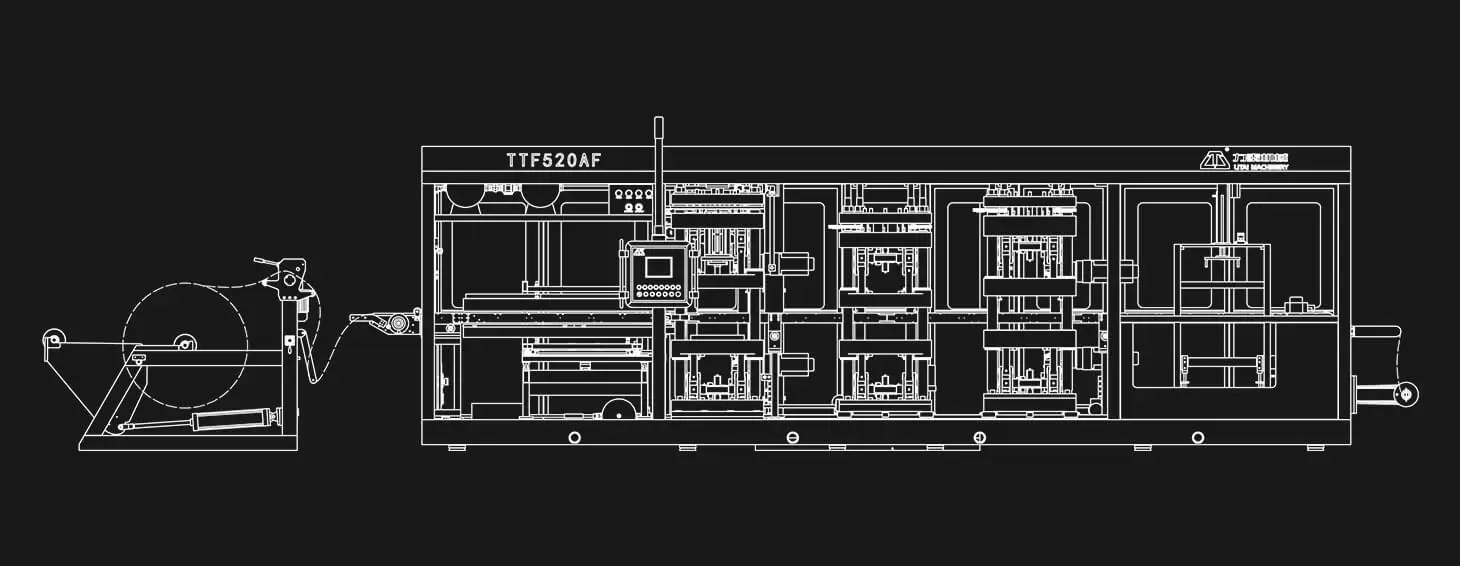

مخطط خطي TTF-520AF
مخطط خطي لآلة التشكيل الحراري TTF-520AF
طلب

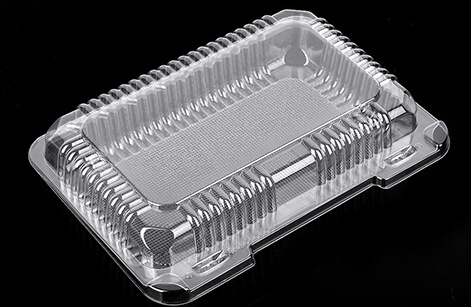

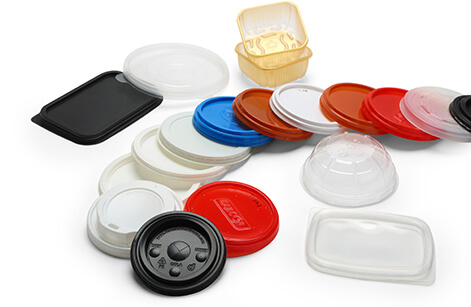

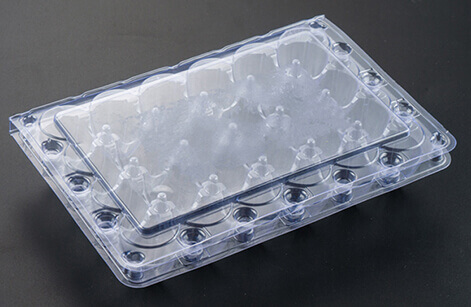

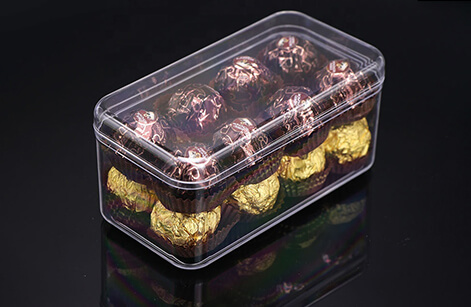

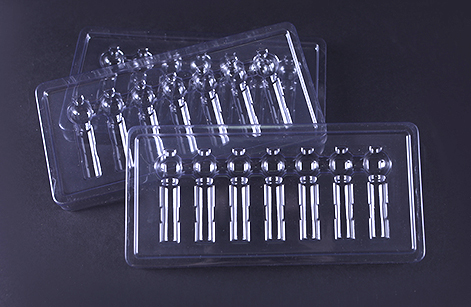

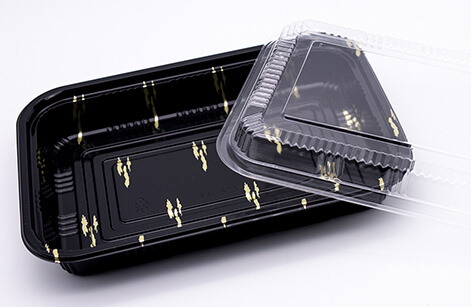

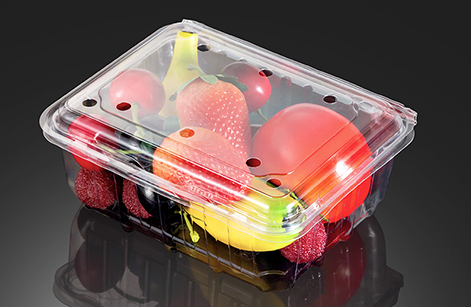

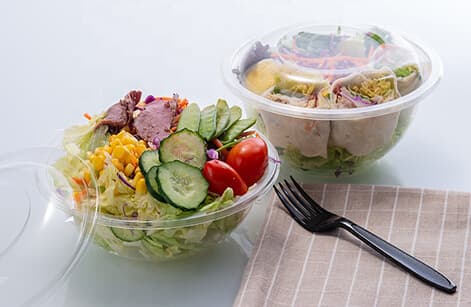

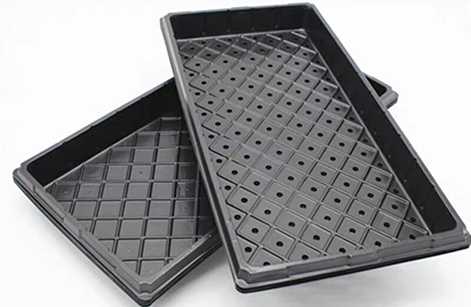

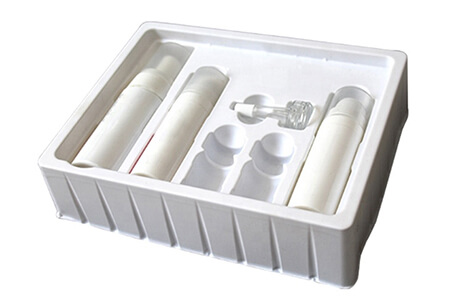

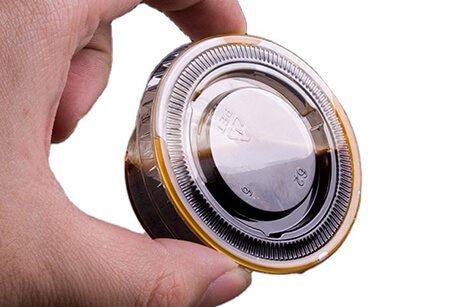

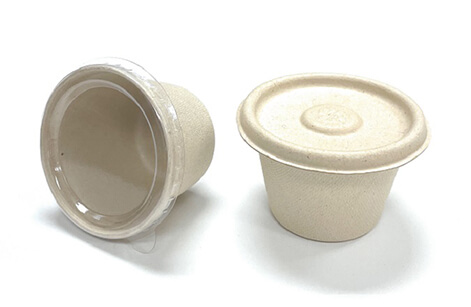

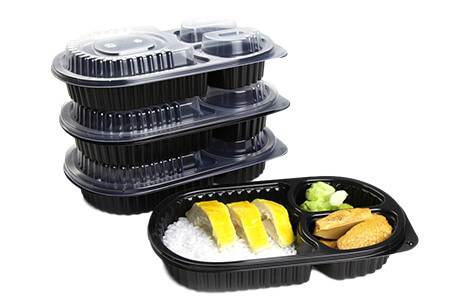

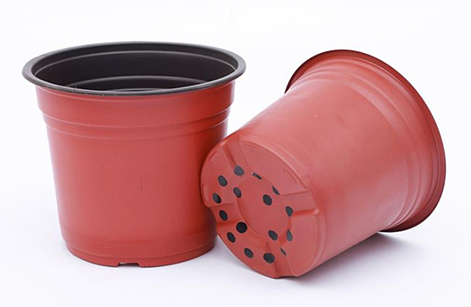

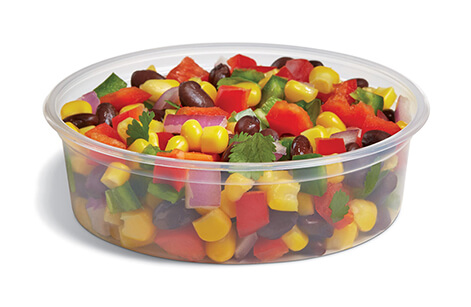

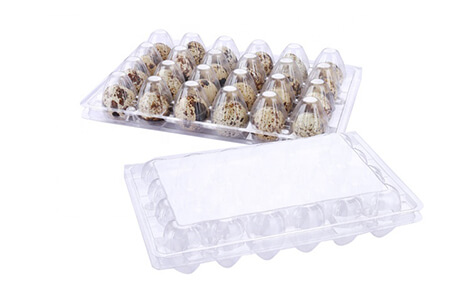

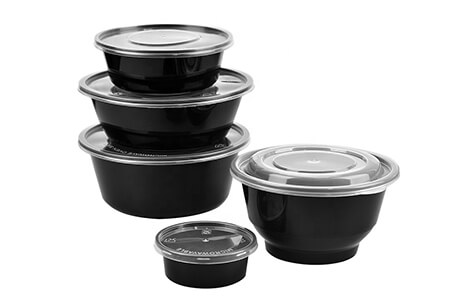

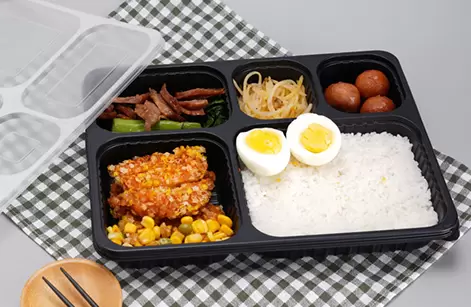

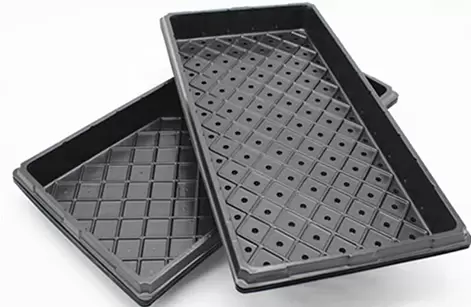

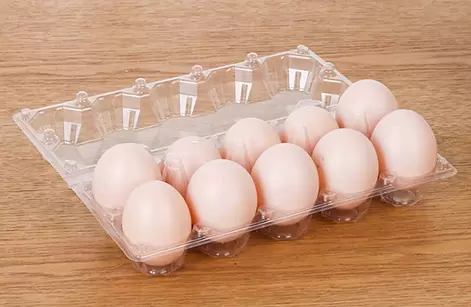

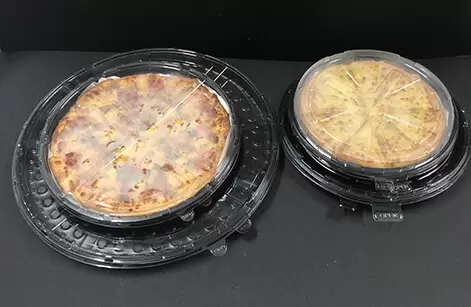

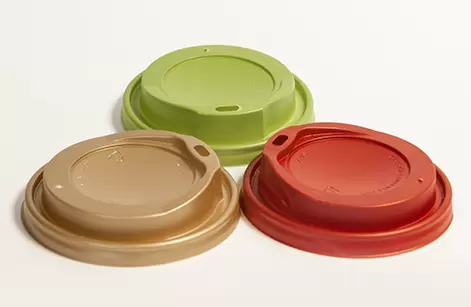

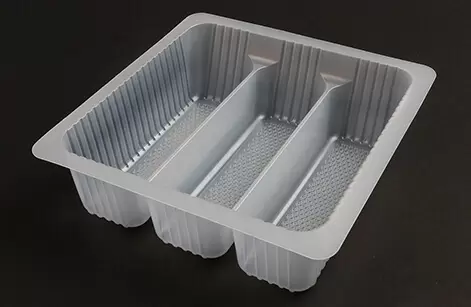

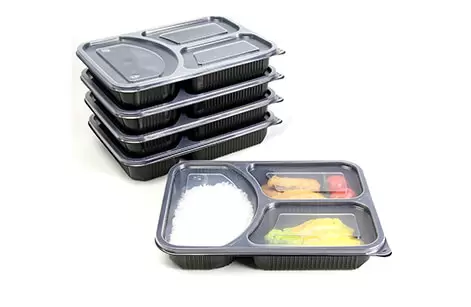

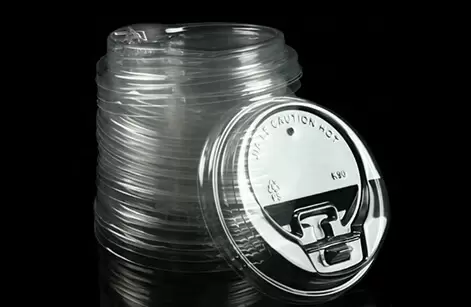

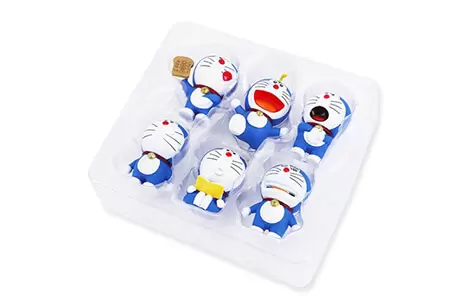

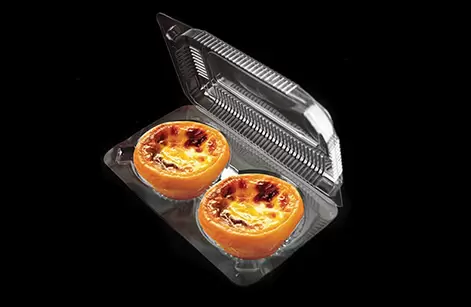

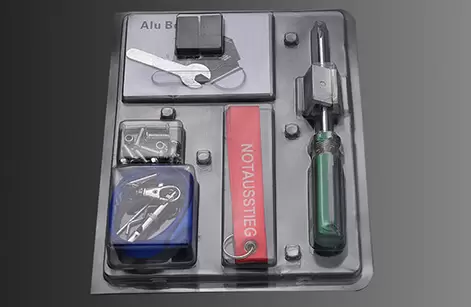

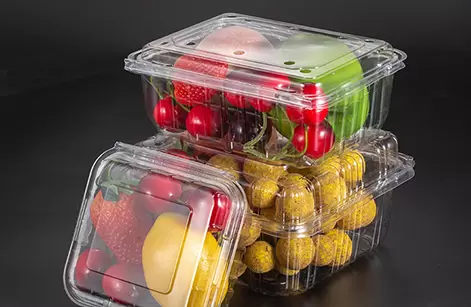

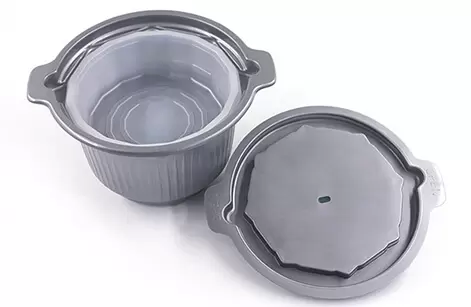

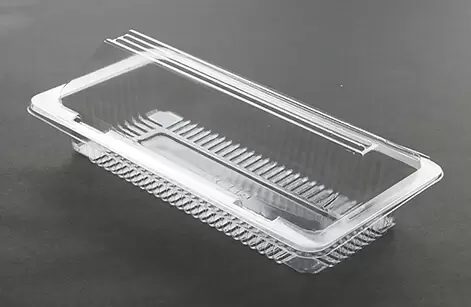

آلة التشكيل الحراري الأوتوماتيكية الكاملة من سلسلة TTF هي أحدث ما لدينا تطوير المنتج الأساسي. تجمع آلة التشكيل الحراري للبلاستيك بين التشكيل واللكم والقطع والتكديس في العملية. لإنتاج المنتجات البلاستيكية التي تستخدم لمرة واحدة. مناسبة لمعظم العملاء المطلوبين ، يمكنها إنتاج صواني بلاستيكية ، وحاويات صدفي ، وصناديق الغداء ، وصناديق الفاكهة ذات الفتحات الجانبية ، والأغطية ، وصينية الأمبولات ، وصناديق الفراولة والتوت ، إلخ حاويات بلاستيكية بها ثقوب. الآلة مدفوعة بالكامل بمحرك مؤازر. عملية مستقرة ، ضوضاء منخفضة ، كفاءة عالية ، جودة عالية.

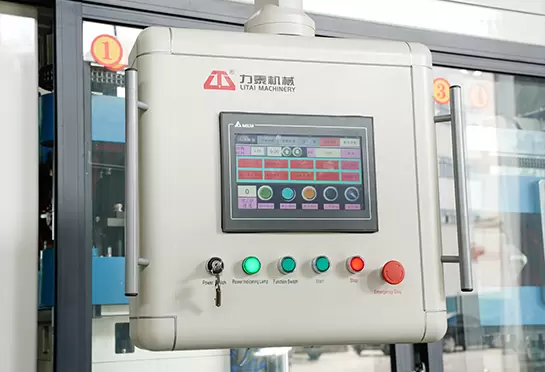

شاشة اللمس:
ديتلا (تايوان)
المسار:قالب يدوي يدوي
يتغير
آلة التشكيل الحراري ذات الأربع محطات
  • نقل الصفائح
    آلة التشكيل الحراري ذات الأربع محطات
  • نقل الصفائح

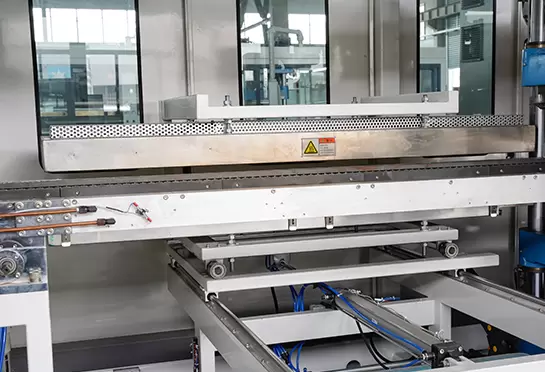

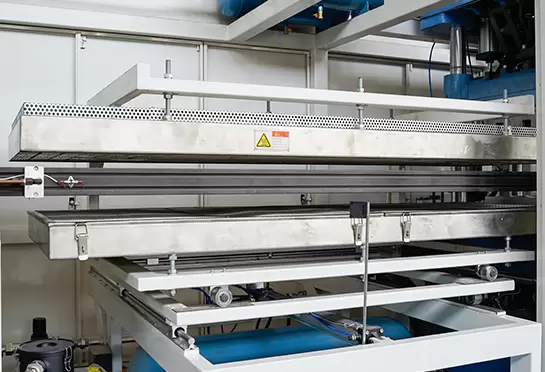

  • التدفئة:
    تريمبل (الصين)
  • المسار: يدوي
  • شاشة اللمس:
    ديتلا (تايوان)
  • قالب يدوي
    يتغير

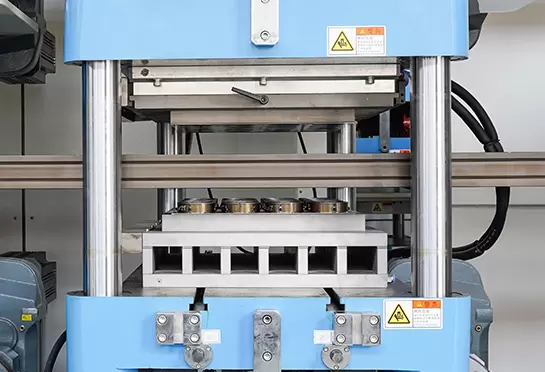

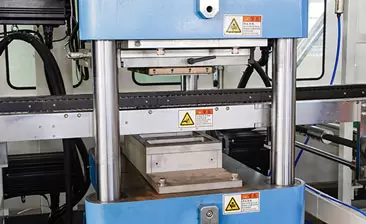

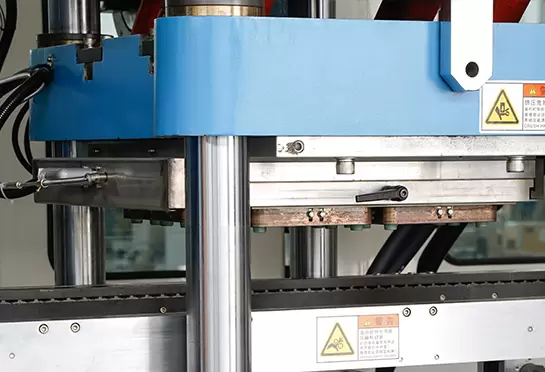

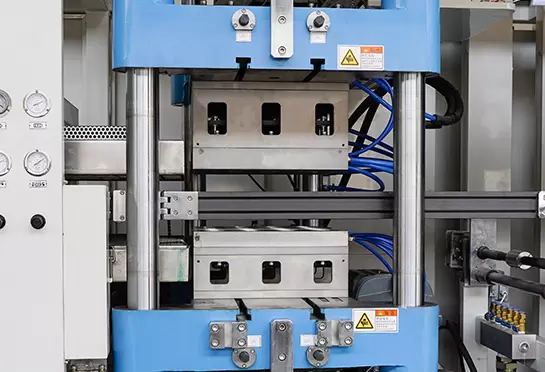

  • تشكيل

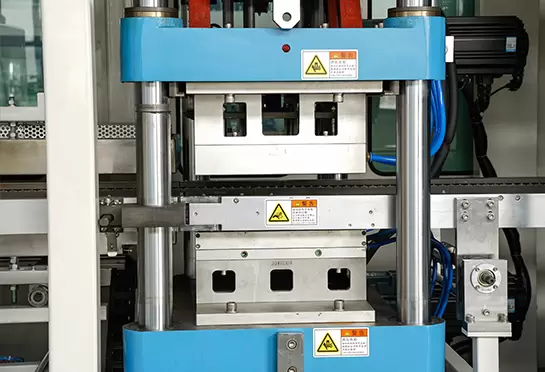

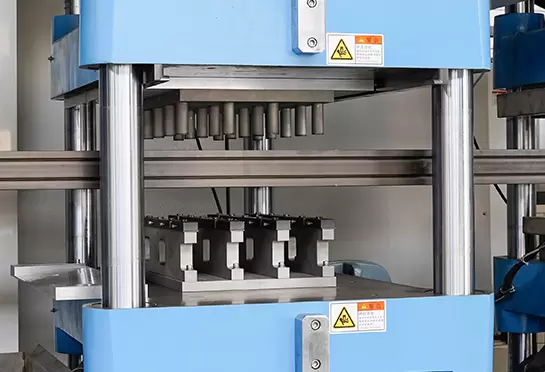

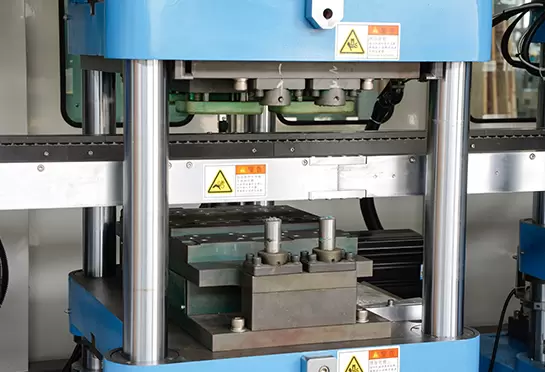

  • اللكم

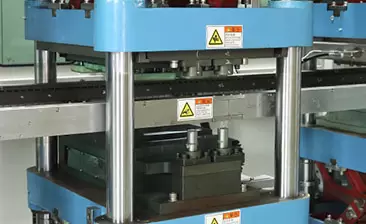

  • القطع
  • التكديس
  • أمان
    مؤشر

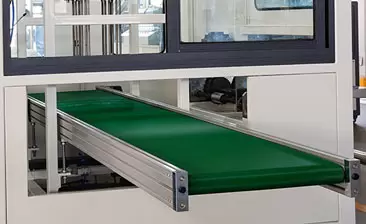

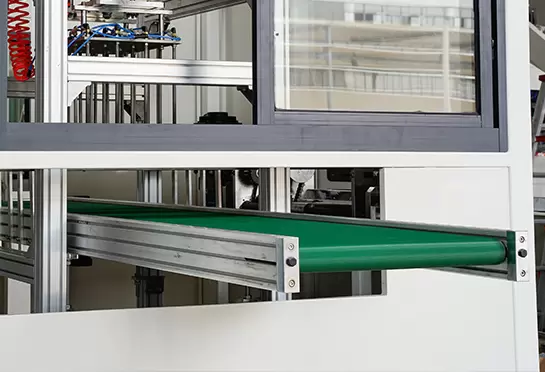

  • ناقل
  • ورقة هدر
    جزء التجميع

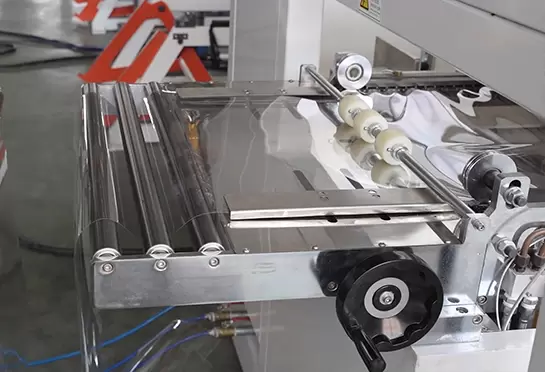

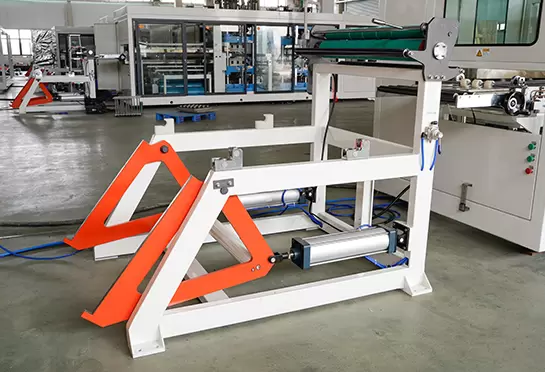

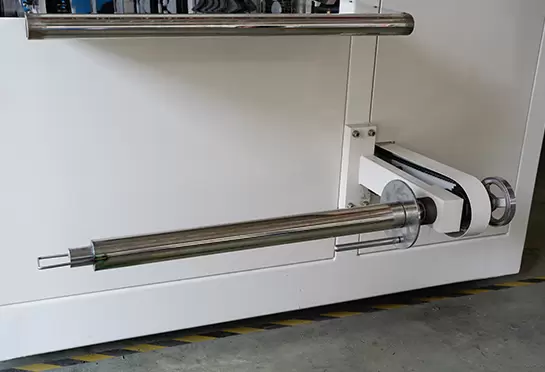

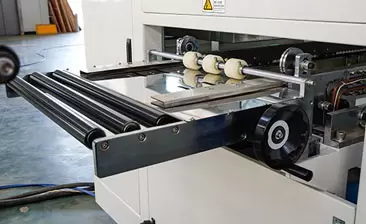

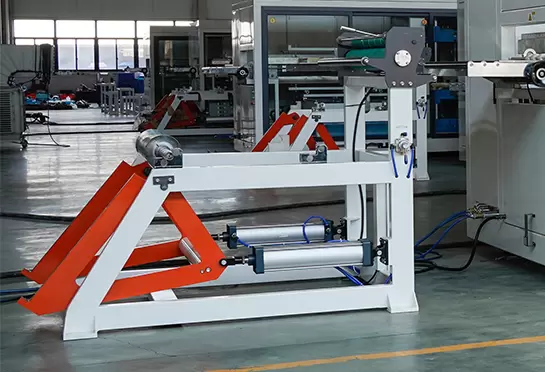

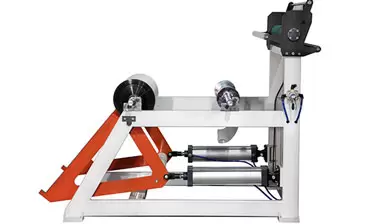

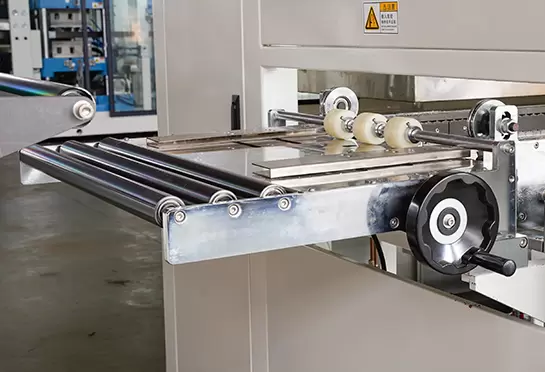

تغذية الورقة
تغذية الورقة
نقل الصفائح
نقل الصفائح
التدفئة:
إلستين (ألمانيا)
التدفئة:
إلستين (ألمانيا)
تشكيل
تشكيل
اللكم
اللكم
القطع
القطع
التكديس
التكديس
ناقل
ناقل
أمان
مؤشر
أمان
مؤشر
ورقة هدر
جزء التجميع
ورقة هدر
جزء التجميع

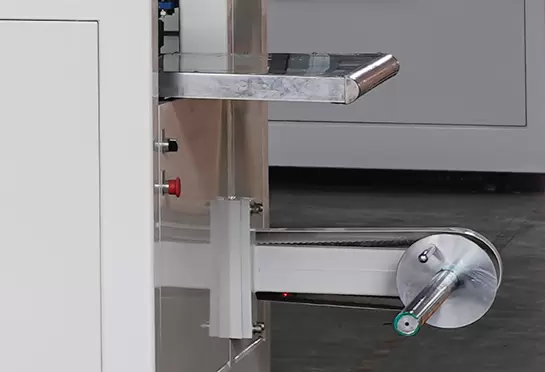

  • تغذية الورقة
  • نقل الصفائح
  • التدفئة:
    إرشتاين (ألمانيا)
  • المسار: تلقائي

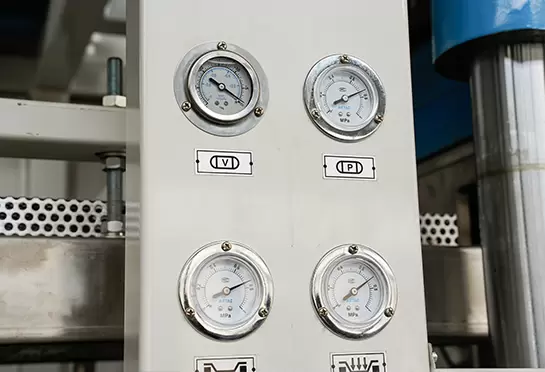

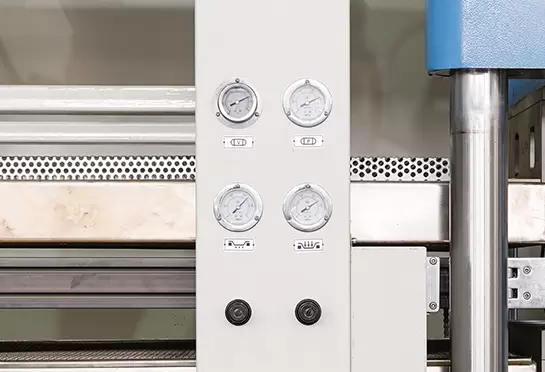

  • البارومتر
  • سحب المؤازرة:
    ديتلا (تايوان)

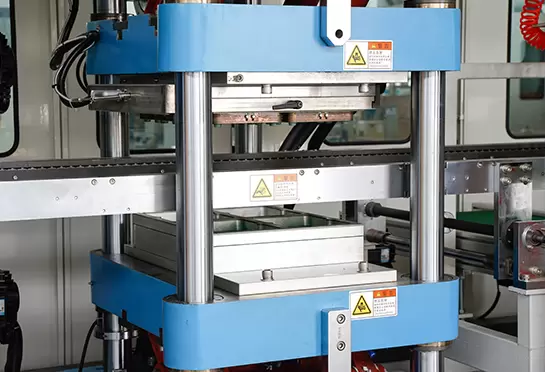

  • تشكيل
  • اللكم

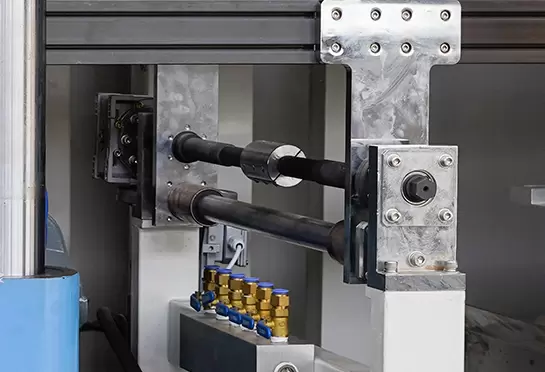

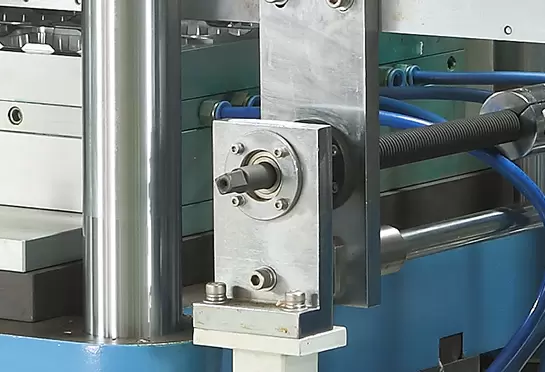

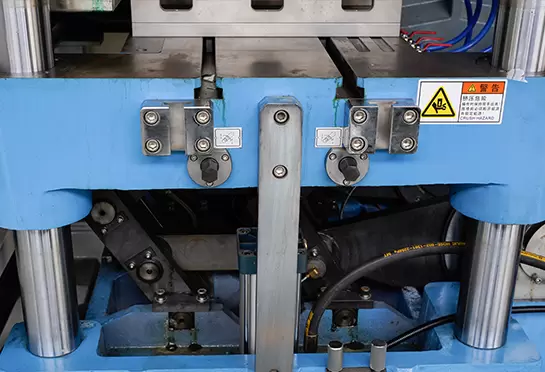

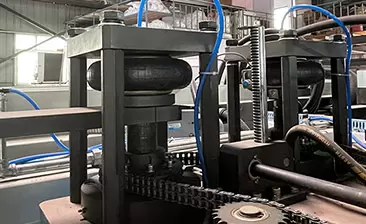

  • عجلة لامركزية
  • تغيير سريع للقالب

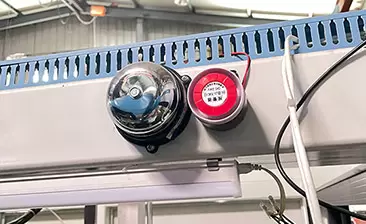

  • مؤشر السلامة
  • الضبط التلقائي
    قالب

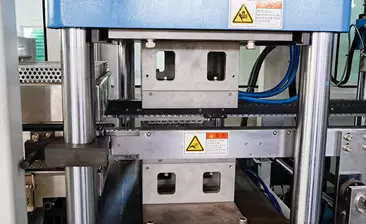

  • القطع

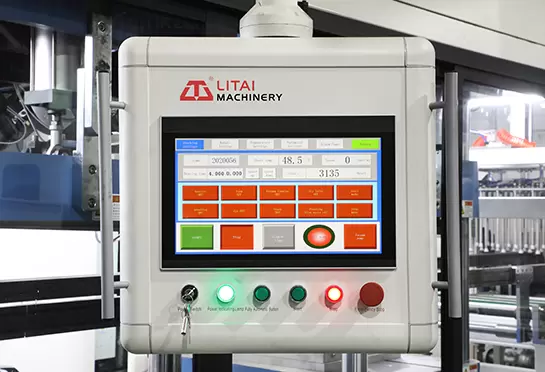

  • شاشة اللمس:
    سيمنز (ألمانيا)
  • أمان
    مؤشر

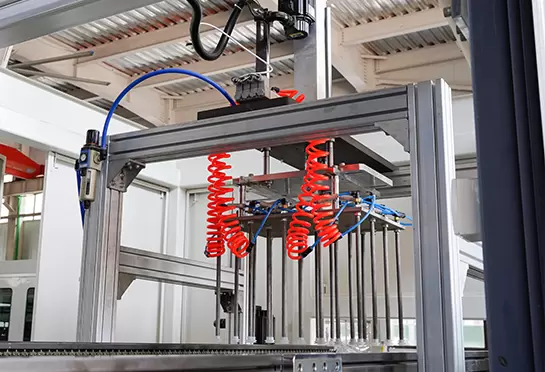

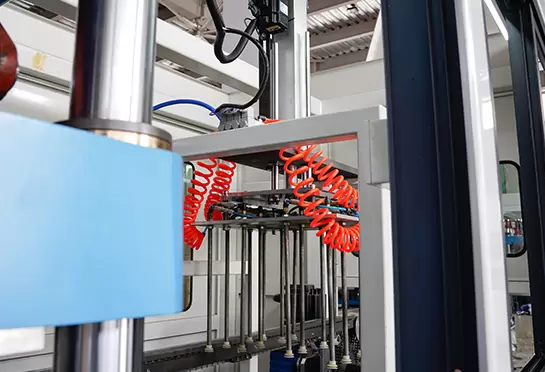

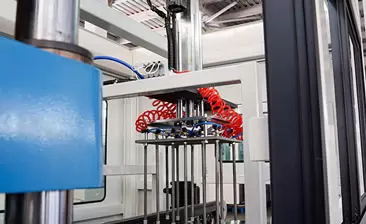

  • التكديس

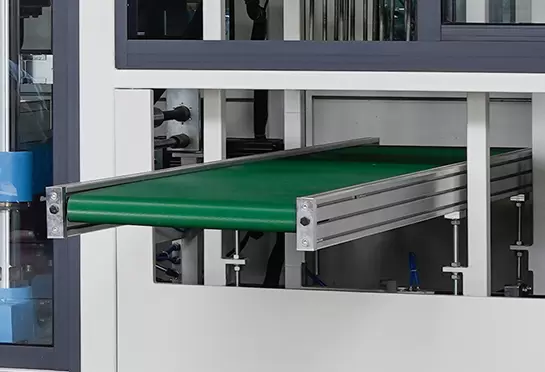

  • ناقل
  • ورقة هدر
    جزء التجميع
  • أمان
    مؤشر
  • تغيير سريع للقالب
جهاز سحب البارومتر:
ديتلا (تايوان)
المسار: تغيير سريع أوتوماتيكي
من قالب
شاشة اللمس:
سيمنز (ألمانيا)
غريب الأطوار
عجلة
الضبط التلقائي
قالب

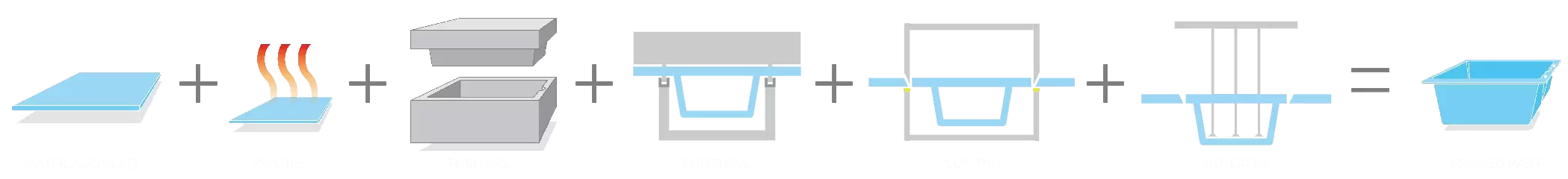

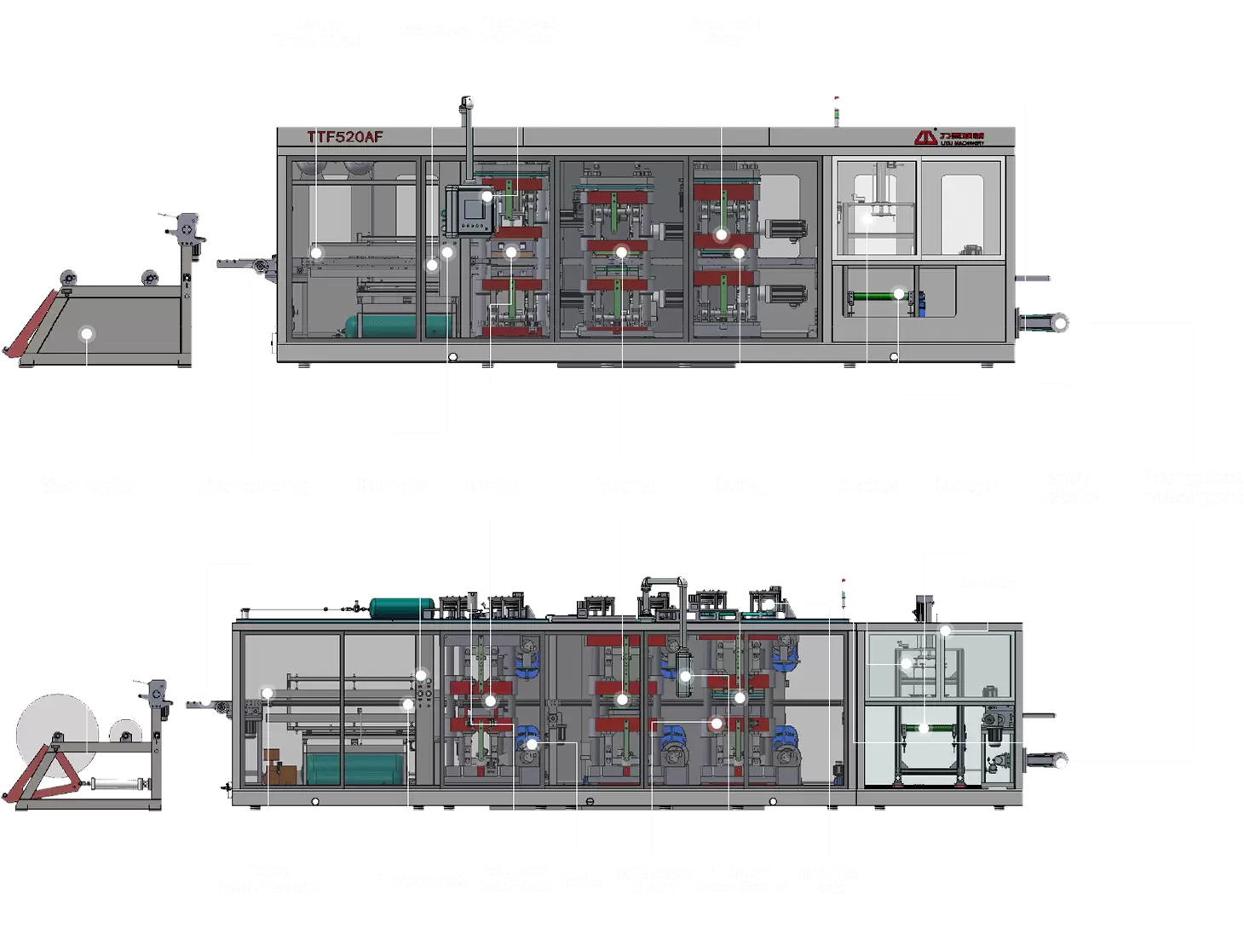

أربع محطات آلة التشكيل الحراري مخطط تفصيلي لعملية التشكيل

ملخص الآلة

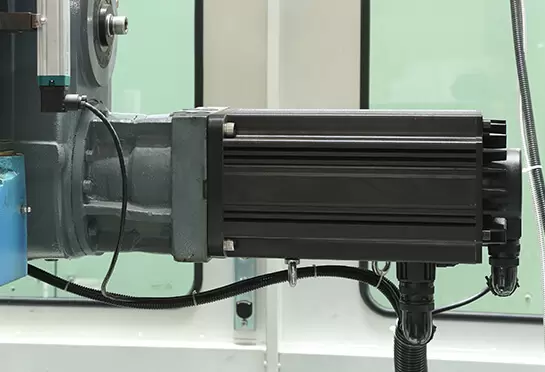

  • كل محرك مؤازر لديه حماية ضد الحمل الزائد للعمل الزائد للآلة.

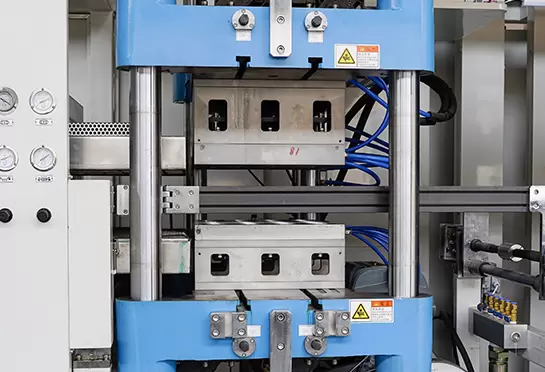

  • يوجد جهاز لتغيير القالب سريعًا ، مما يقلل من وقت تغيير القالب بشكل كبير.

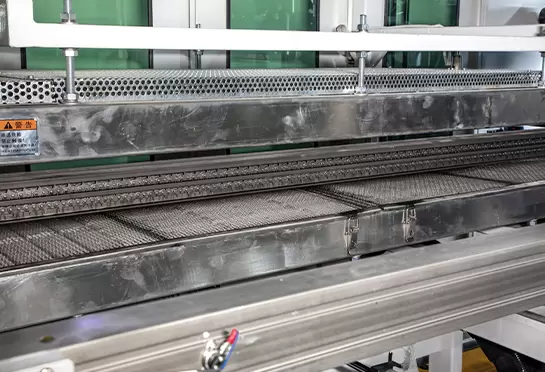

  • الآلة تعتمد نظام درجة الحرارة PID ، إنها تظهر دقة عالية ، وتحمل التحكم في درجة الحرارة < 1 ℃.

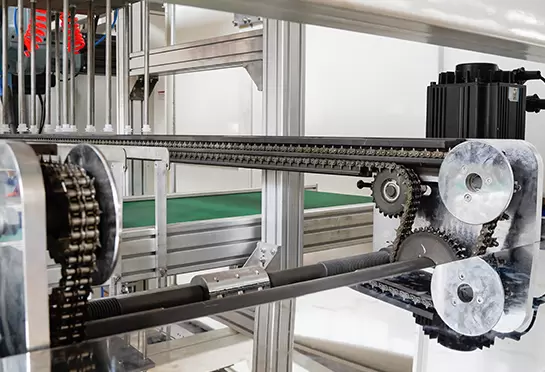

  • السلسلة المسننة مصنوعة من 65 # Mn ، مما يساعد على نقل الصفيحة. سكك ألمنيوم مع تبريد مائي ، موفر للمياه.

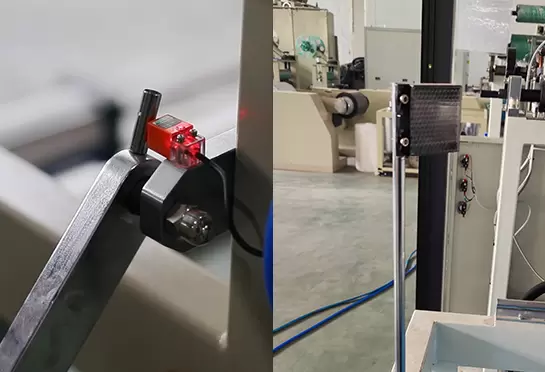

  • يحتوي جزء التغذية والتدفئة على مفتاح كهربائي ضوئي من أجل منع حدوث خطأ في التشغيل من عملية الإنتاج.

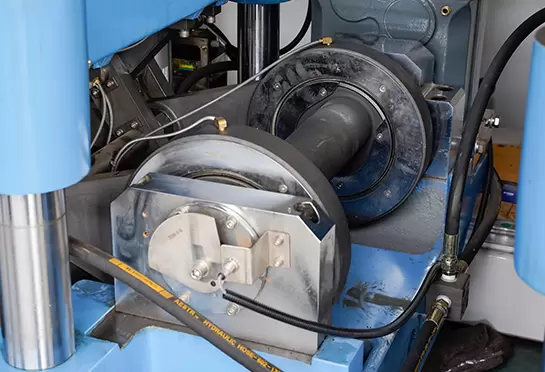

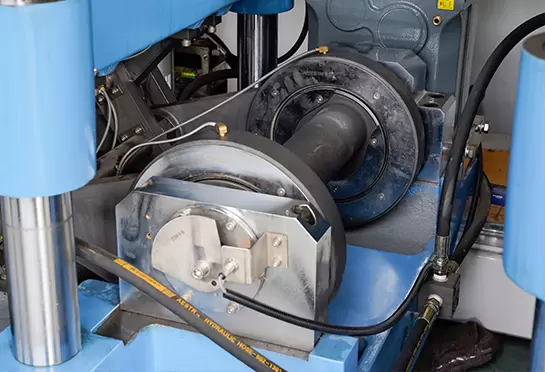

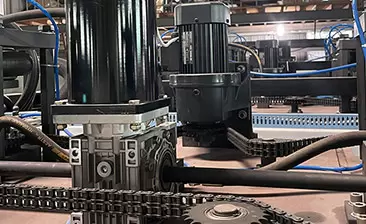

  • كل محطة مدفوعة بهيكل رابط كرنك غريب الأطوار.

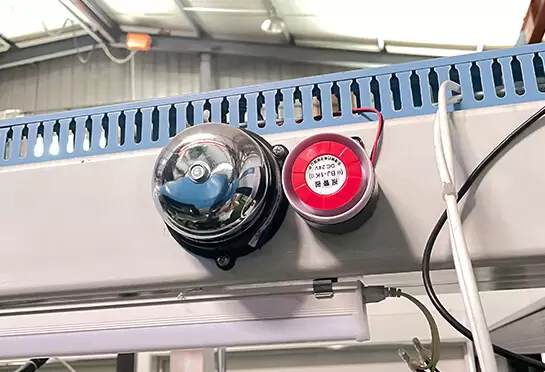

  • هناك وظيفة إنذار للأبواب المنزلقة.
  • يضمن انخفاض مركز الثقل وارتفاع المنتجات النهائية بالإضافة إلى التشغيل الثابت التشغيل السهل والمشاهدة السهلة.
كل محرك مؤازر لديه حماية ضد الحمل الزائد للعمل الزائد للآلة. كل محرك مؤازر لديه حماية ضد الحمل الزائد للعمل الزائد للآلة.
يوجد جهاز لتغيير القالب سريعًا ، مما يقلل من وقت تغيير القالب بشكل كبير. يوجد جهاز لتغيير القالب سريعًا ، مما يقلل من وقت تغيير القالب بشكل كبير.
الآلة تعتمد نظام درجة الحرارة PID ، إنها تظهر دقة عالية ، وتحمل التحكم في درجة الحرارة < 1 ℃. الآلة تعتمد نظام درجة الحرارة PID ، إنها تظهر دقة عالية ، وتحمل التحكم في درجة الحرارة < 1 ℃.
السلسلة المسننة مصنوعة من 65 # Mn ، مما يساعد على نقل الصفيحة. سكك ألمنيوم مع تبريد مائي ، موفر للمياه. السلسلة المسننة مصنوعة من 65 # Mn ، مما يساعد على نقل الصفيحة. سكك ألمنيوم مع تبريد مائي ، موفر للمياه.
يحتوي جزء التغذية والتدفئة على مفتاح كهربائي ضوئي من أجل منع حدوث خطأ في التشغيل من عملية الإنتاج. يحتوي جزء التغذية والتدفئة على مفتاح كهربائي ضوئي من أجل منع حدوث خطأ في التشغيل من عملية الإنتاج.
كل محطة مدفوعة بهيكل رابط كرنك غريب الأطوار. كل محطة مدفوعة بهيكل رابط كرنك غريب الأطوار.
هناك وظيفة إنذار للأبواب المنزلقة. هناك وظيفة إنذار للأبواب المنزلقة.

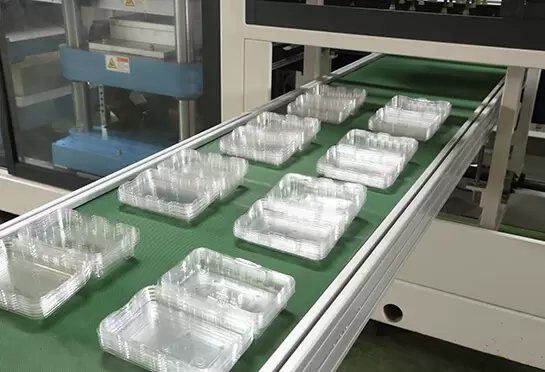

يضمن انخفاض مركز الثقل وارتفاع المنتجات النهائية بالإضافة إلى التشغيل الثابت التشغيل السهل والمشاهدة السهلة. يضمن انخفاض مركز الثقل وارتفاع المنتجات النهائية بالإضافة إلى التشغيل الثابت التشغيل السهل والمشاهدة السهلة.
