منزل . / آلة صنع الأكواب البلاستيكية
آلة صنع الأكواب البلاستيكية
التصنيع والمبيعات للصناعة والتجارة
  • المعدات المساعدة
    مبرد 15F
    قم بتبريد القوالب والقضبان والأنظمة الهيدروليكية أثناء تشغيل الماكينة

    المبردات : R22

    مروحة تبريد 0.55 كيلو وات * 2

    حجم خزان المياه 150 لتر

    الطاقة المقدرة : 13.6 كيلو واط

    امدادات الطاقة : 3PH-380V / 50 هرتز

    البعد : L1500xW850xH1450mm

    الوزن : 750 كجم

  • المعدات المساعدة

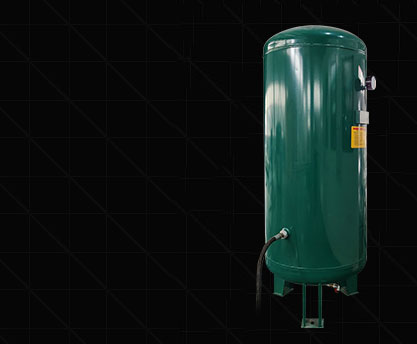

    خزان الهواء 1 م³
    جزء مساعد من نظام ضغط الهواء للحفاظ على استقرار ضغط الهواء

    حجم : 1.0m³

    الضغط : 0.8Mpa

    درجة حرارة التصميم : 150 ℃

    الارتفاع الإجمالي : 2400 مم

    القطر الداخلي : 800 مم

    واجهة صمام التصريف : Rp 11/2

    واجهة صمام الصرف : R 1/2

  • المعدات المساعدة
    المكبس الهوائي
    TK-3.6
    احصل على ما يكفي من الهواء أثناء الصب

    ضغط العمل : 0.8Mpa

    النازحين الهواء : 3.6m³ / دقيقة

    قوة المحرك : 3PH-380V / 50 هرتز

    البعد : 1150x900x1350mm

    امدادات الطاقة : 3PH-380V / 50 هرتز

    طريقة التبريد: تبريد الهواء

    كمية زيوت التشحيم : حوالي 27 لتر

المعلمة التقنية الرئيسية
نموذج
منطقة التشكيل750 × 480 ملم650 مم × 320 مم
عمق التشكيل (حد أقصى)125-180 ملم125-180 ملم
سمك ورقة0.3-1.8 ملم0.3-1.8 ملم
سرعة التشكيل (حد أقصى)30 مرة / دقيقة25-30 مرة / دقيقة
ضغط جوي0.6-0.8 ميجا باسكال0.6-0.8 ميجا باسكال
استهلاك الهواء3.0 متر مكعب / دقيقة2.0 متر مكعب / دقيقة
استهلاك الماء0.7 متر مكعب / ساعة0.5 متر مكعب / ساعة
عرض الورقة (الحد الأقصى)760 ملم650 ملم
ورقة مناسبةPP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.PP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.
مزود الطاقةتيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاكتيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاك
القوة المستخدمة98 كيلو واط69 كيلو واط
القوة المصنفة140 كيلو واط98 كيلو واط
إجراءتسخين وتشكيل وقطع إعادة تدوير النفايات في واحدتسخين وتشكيل وقطع إعادة تدوير النفايات في واحد
البعدL8500 * W2200 * H3100 ممL6000 * W2000 * H2700mm
وزنحوالي 6.5 تحوالي 5 ت
نموذج
حجم القالب (الحد الأقصى)
عمق التشكيل (حد أقصى)
سمك ورقة
سرعة التشكيل (حد أقصى)
ضغط جوي
استهلاك الهواء
استهلاك الماء
عرض الورقة (الحد الأقصى)
ورقة مناسبة
مزود الطاقة
قوة التسخين
القوة المصنفة
إجراء
البعد
وزن
750 مم × 480 مم
125-180 ملم
0.3-1.8 ملم
30 مرة / دقيقة
0.6-0.8 ميجا باسكال
3.0 متر مكعب / دقيقة
0.7 متر مكعب / ساعة
760 ملم
PP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.
تيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاك
146 كيلو واط
173 كيلو واط
تسخين وتشكيل وقطع إعادة تدوير النفايات في واحد
L8500 * W2200 * H3200 مم
حوالي 6.5 ت
750 مم × 480 مم
125-180 ملم
0.3-1.8 ملم
30 مرة / دقيقة
0.6-0.8 ميجا باسكال
3.0 متر مكعب / دقيقة
0.7 متر مكعب / ساعة
760 ملم
PP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.
تيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاك
146 كيلو واط
173 كيلو واط
تسخين وتشكيل وقطع إعادة تدوير النفايات في واحد
L8500 * W2200 * H3200 مم
حوالي 6.5 ت
  • حماية عالية
  • ثبات عالي
  • انخفاض مستوى الضجيج
  • طاقة منخفضة
    استهلاك
  • تصنيف عالي
  • اوتوماتيك كليا

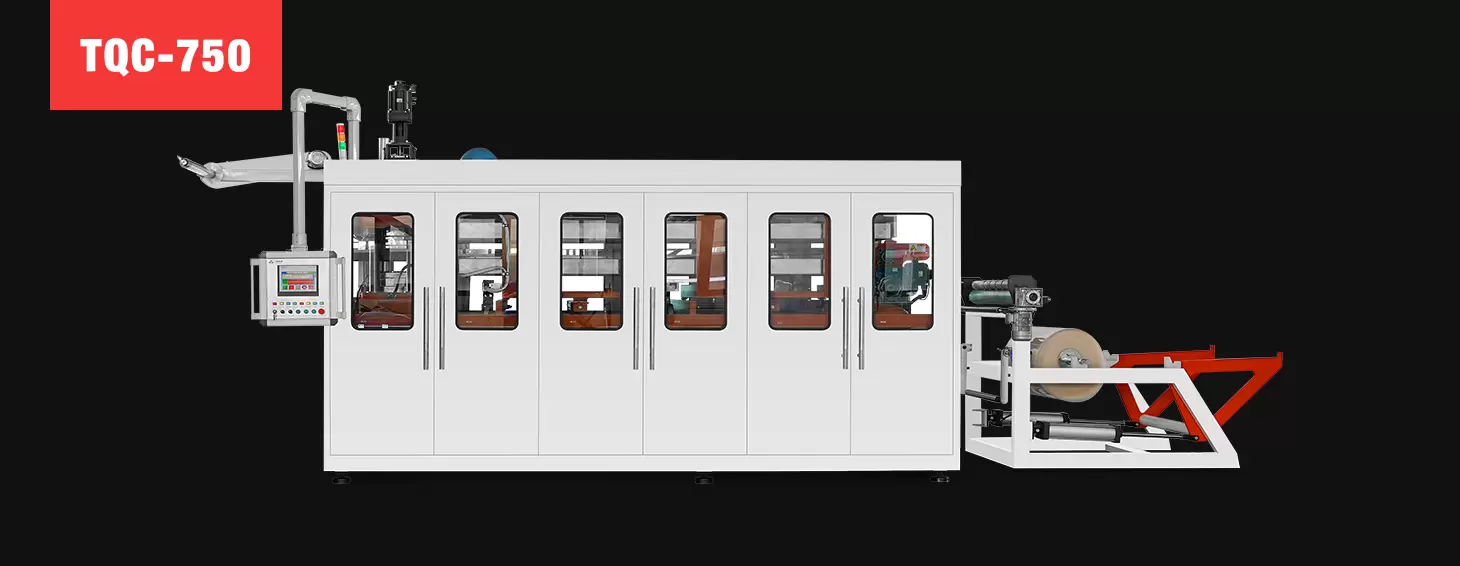

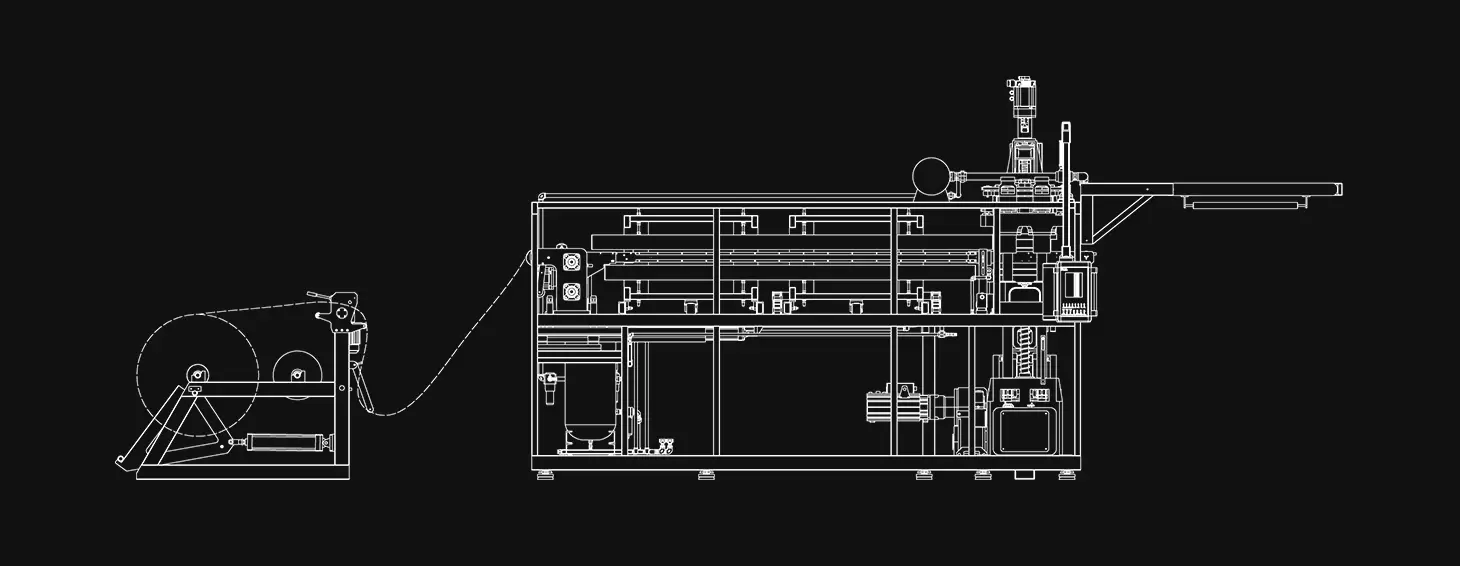

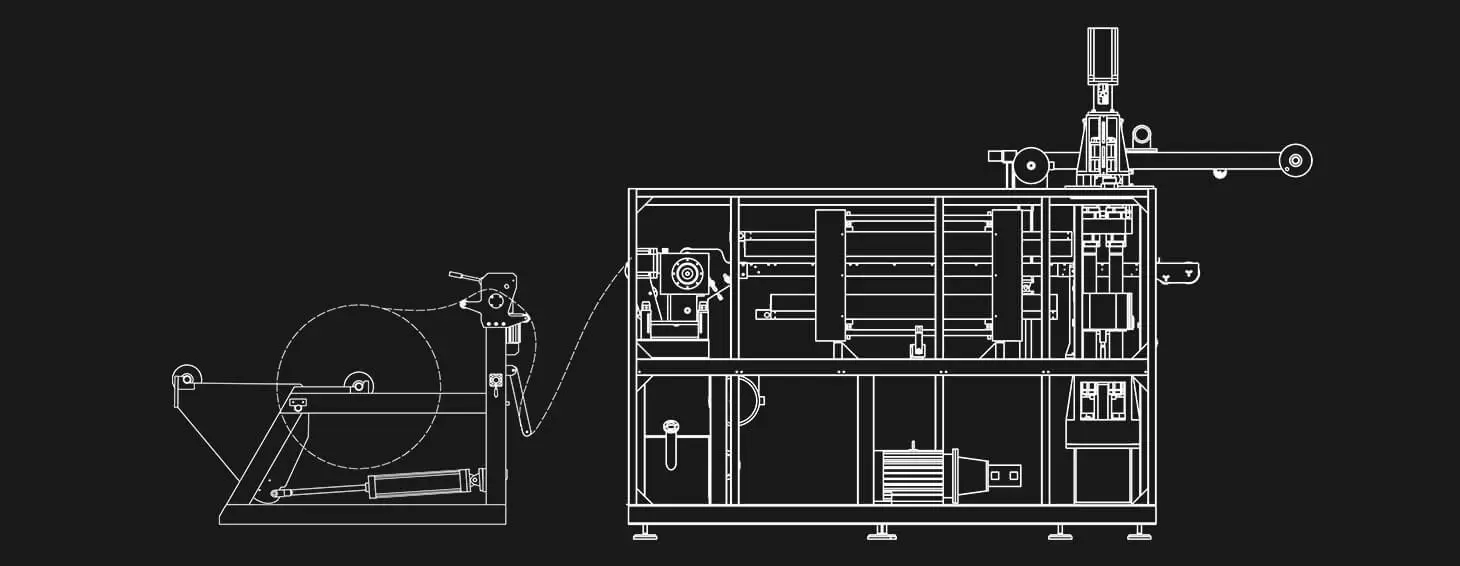

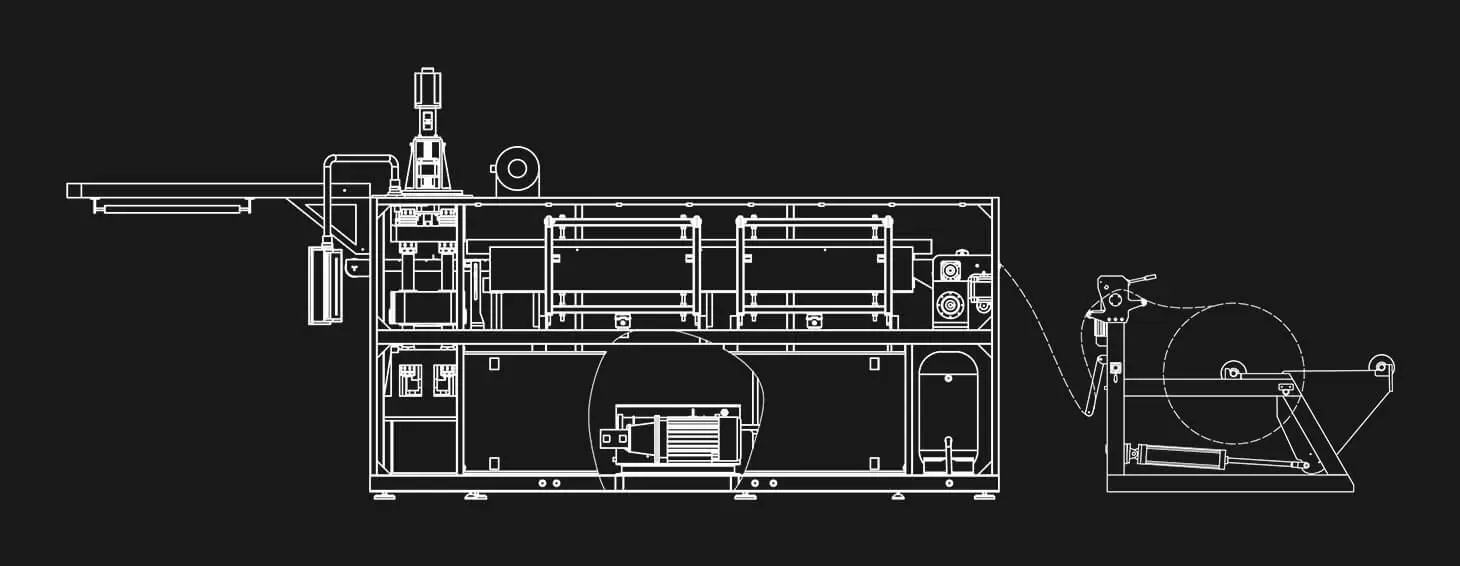

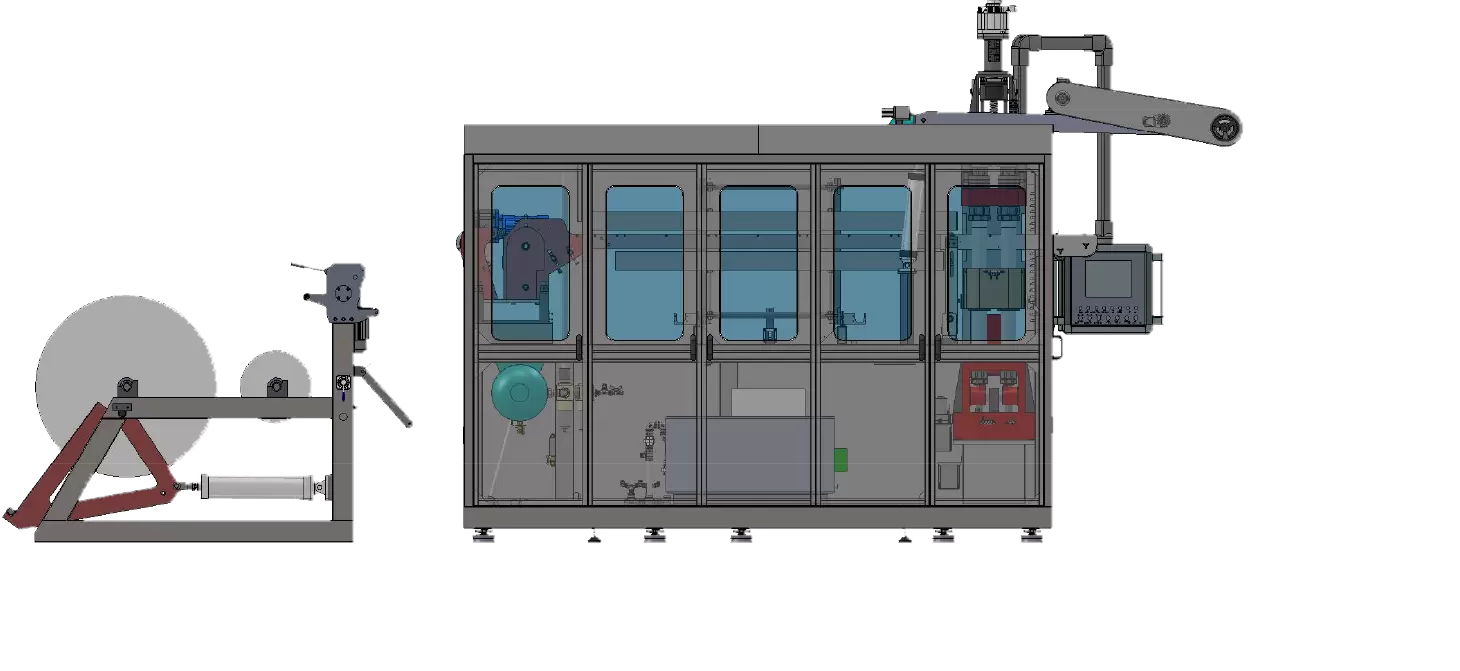

مخطط خطي TQC-750

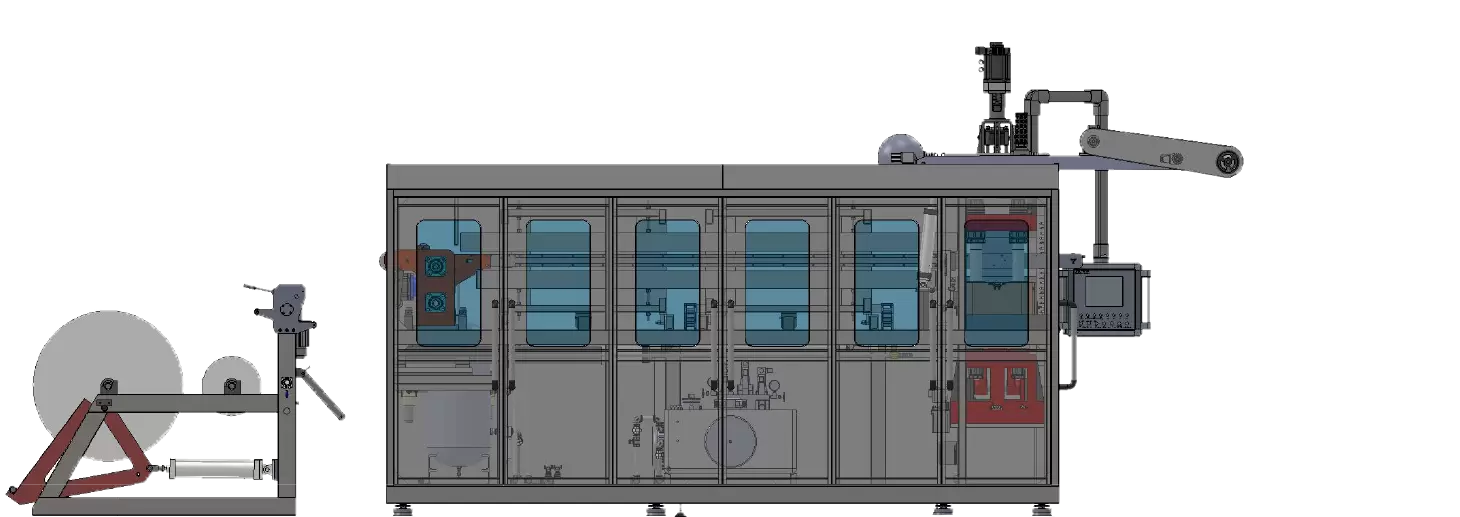

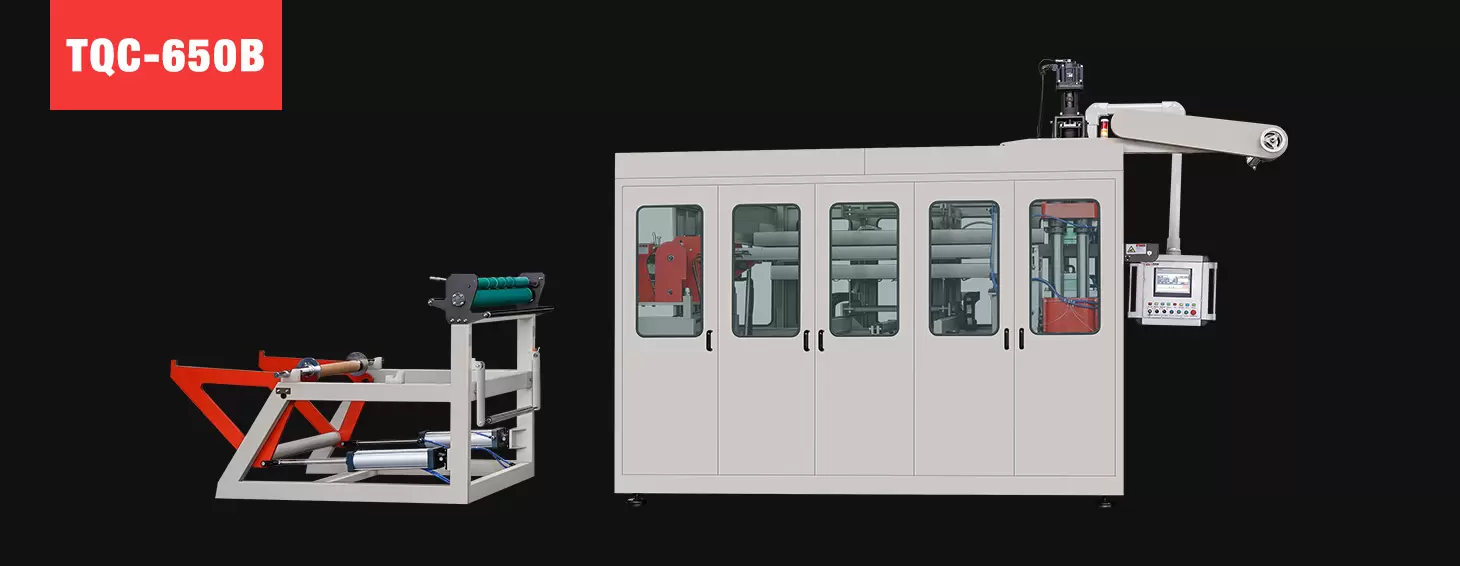

مخطط خطي TQC-650B
طلب

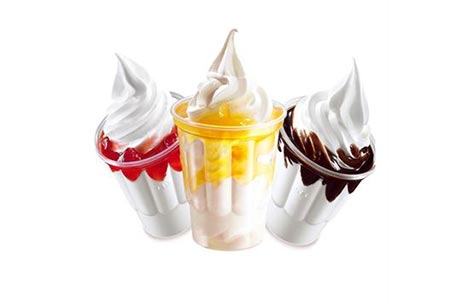

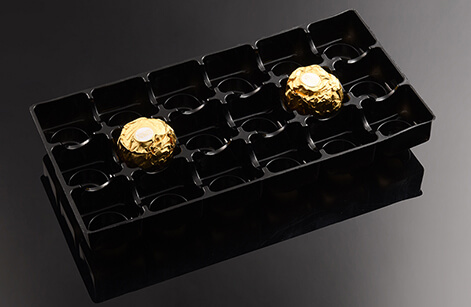

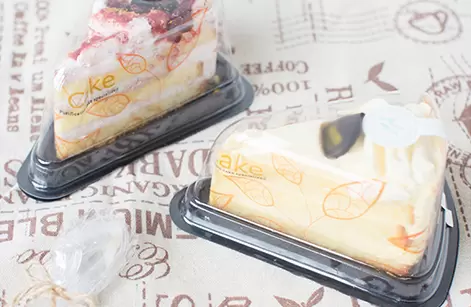

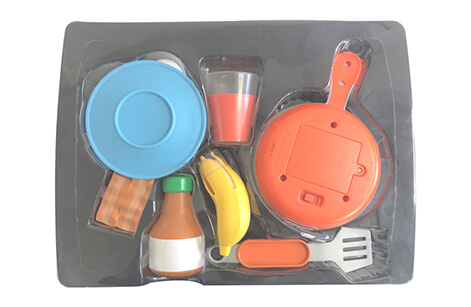

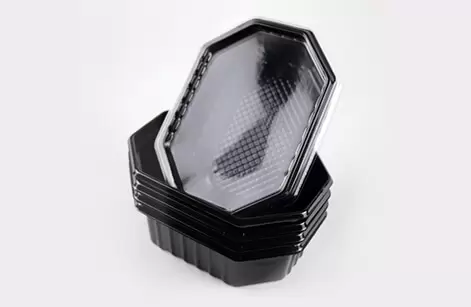

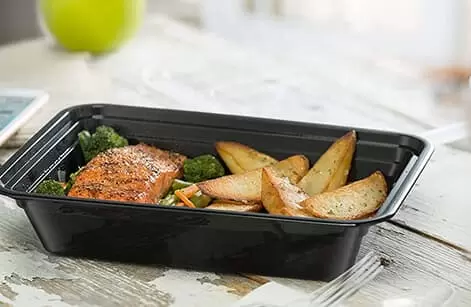

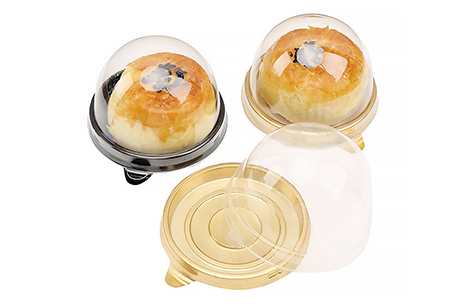

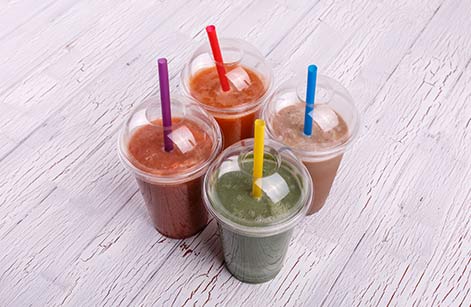

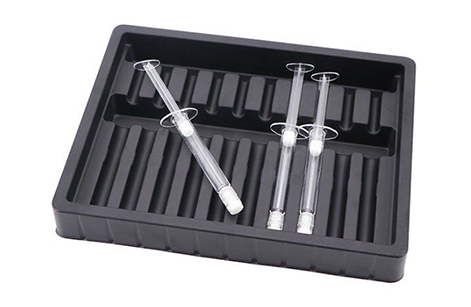

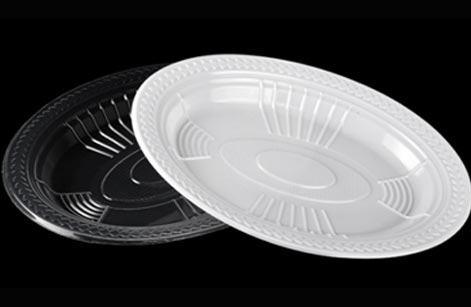

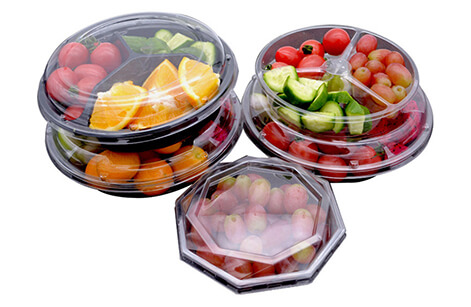

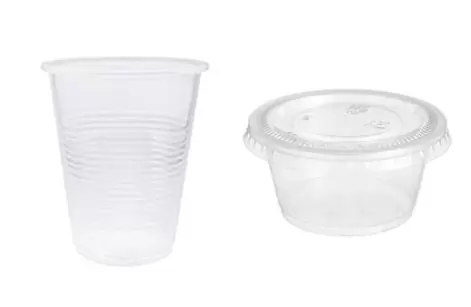

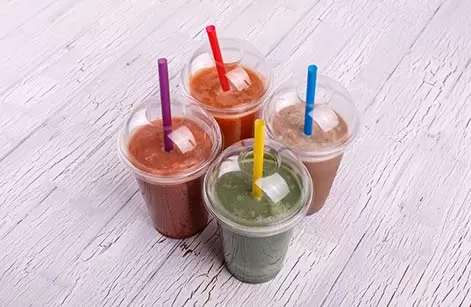

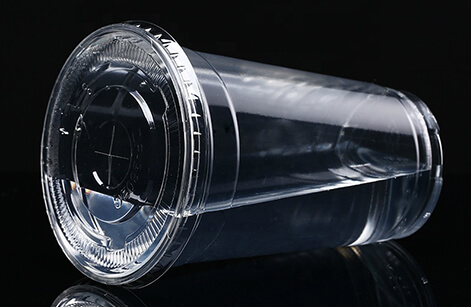

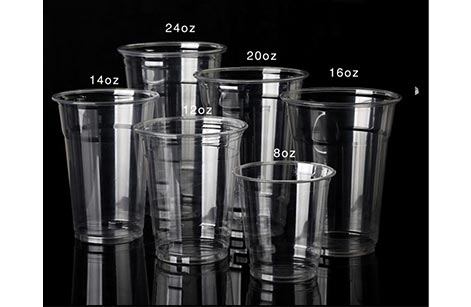

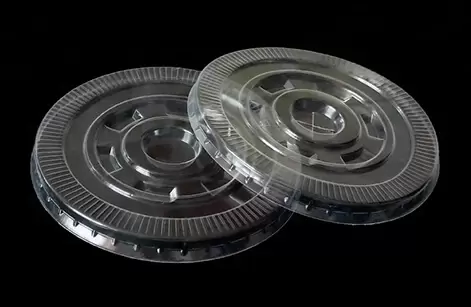

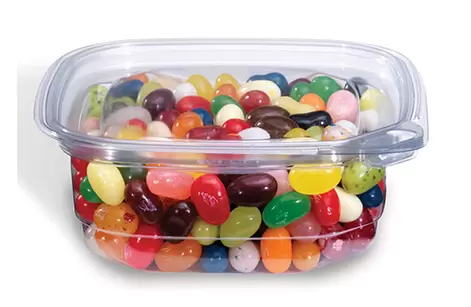

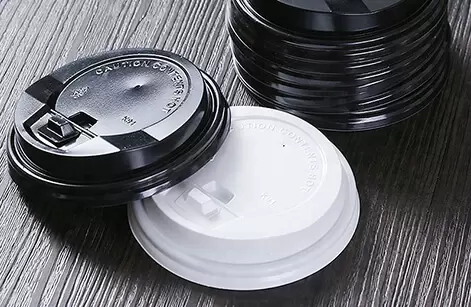

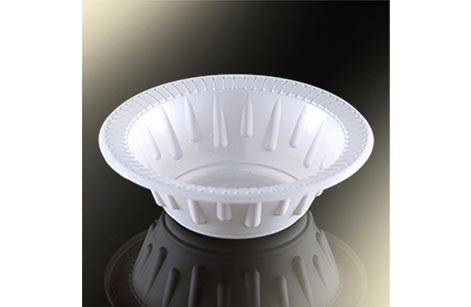

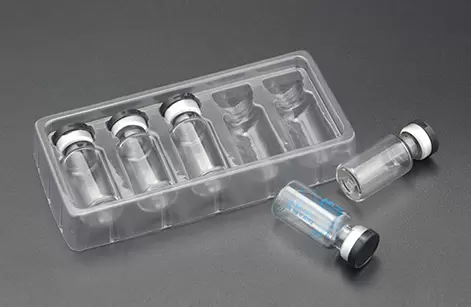

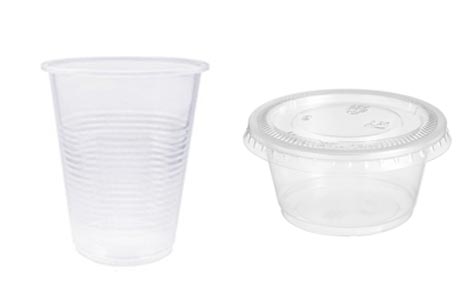

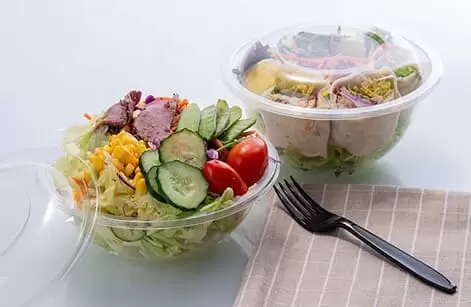

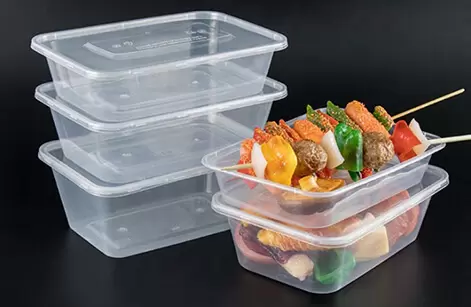

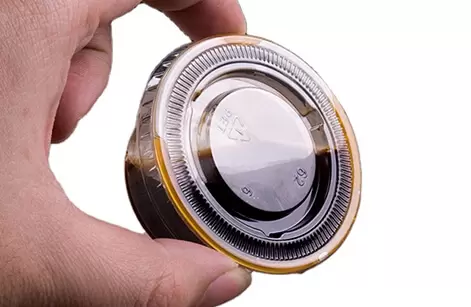

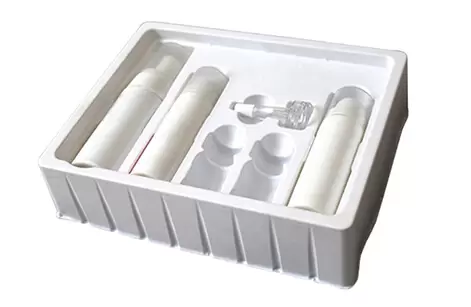

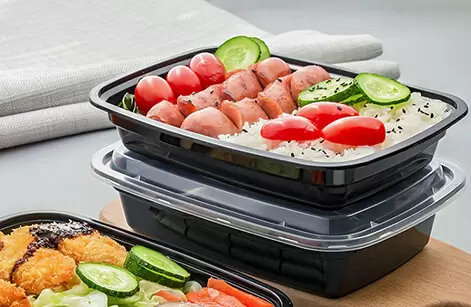

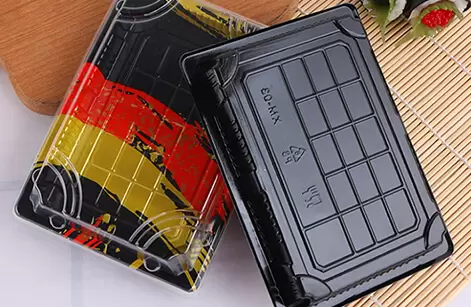

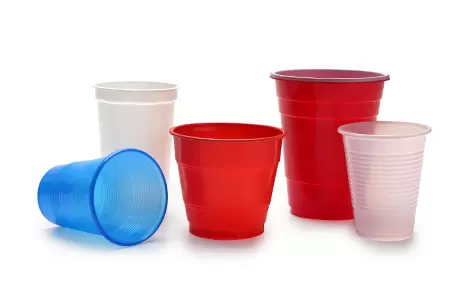

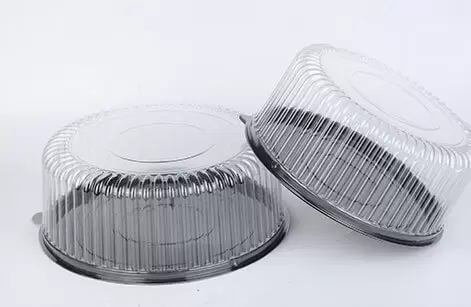

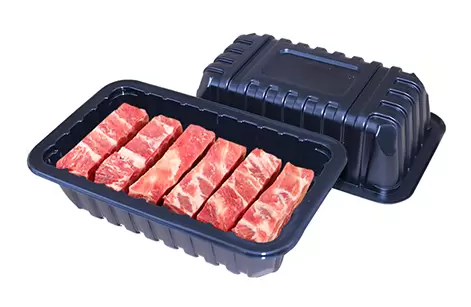

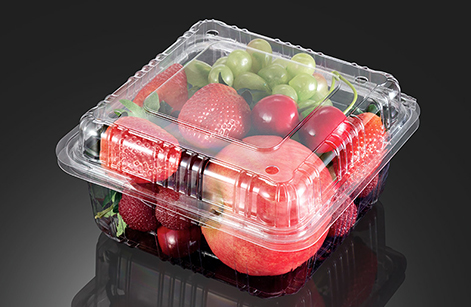

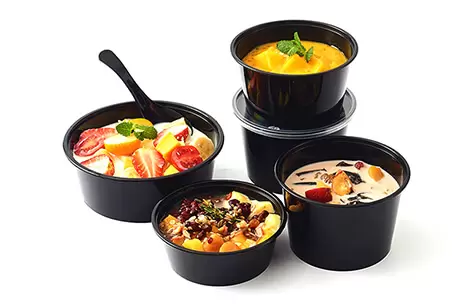

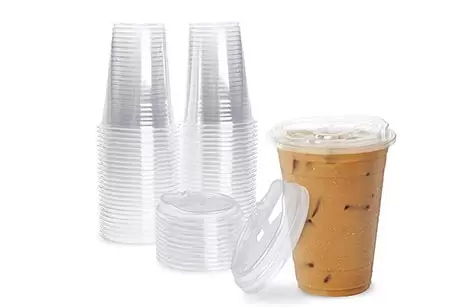

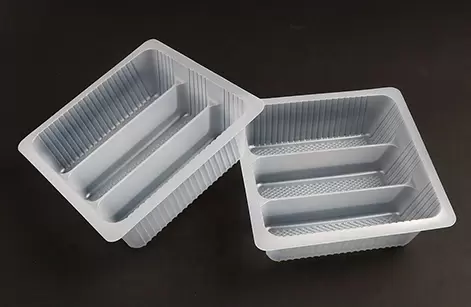

آلة التشكيل الحراري للأكواب البلاستيكية هي آخر منتج مطور لدينا ، يتم تشغيل جزء التمدد وتغذية الصفائح بواسطة محرك مؤازر. تنتج الآلة منتجات يمكن التخلص منها ، مثل الأكواب البلاستيكية ، والأوعية ، الغطاء ، والمربع من خلال سير عمل تغذية الألواح ، وتسخين الألواح ، التشكيل والقطع والنفخ ، يستخدم على نطاق واسع ومناسب لمعظم طلب العميل. PLC للبرنامج ، واجهة يدوية لـ عملية ، مستقرة ، منخفضة الضوضاء ، وكفاءة عالية

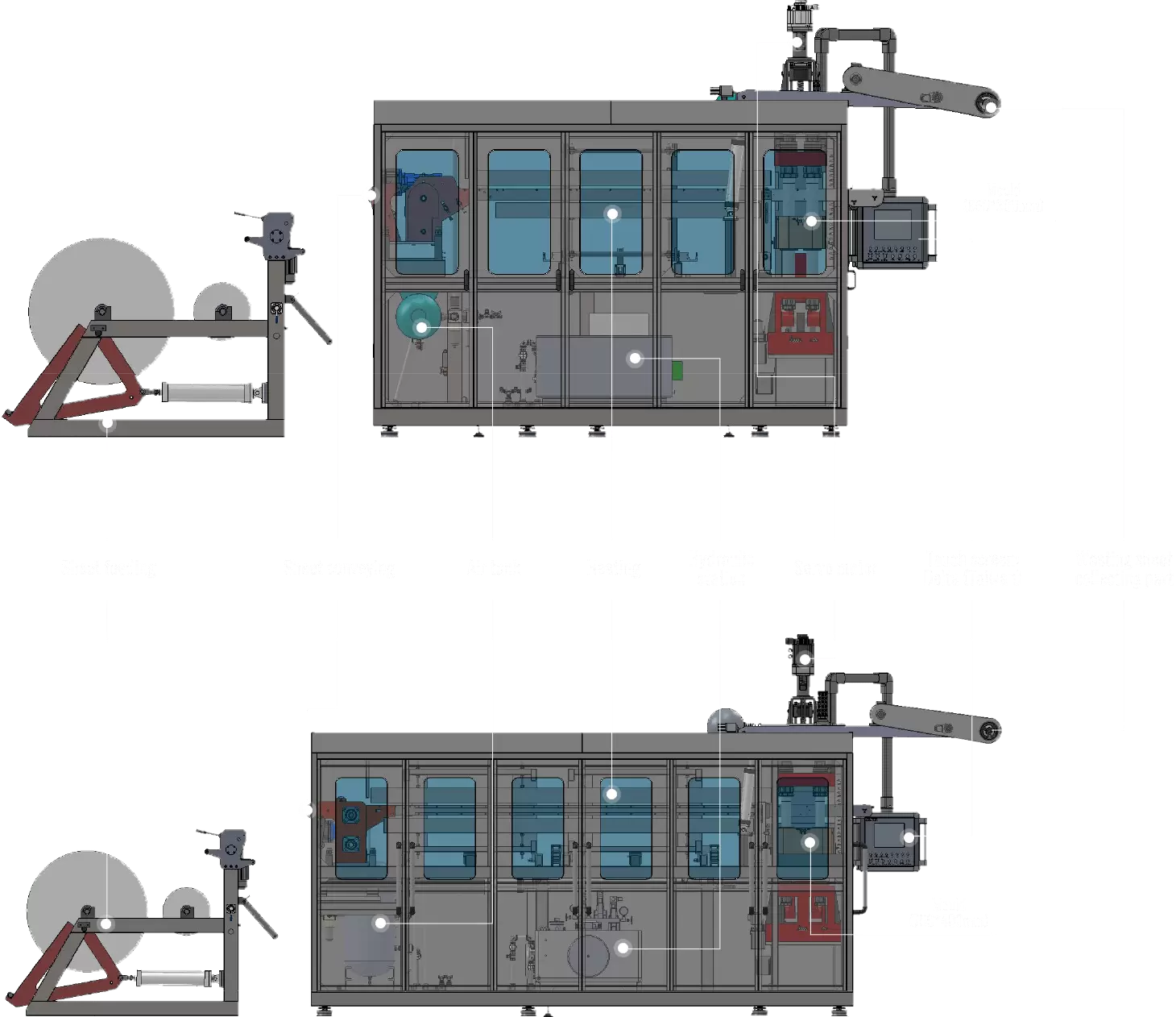

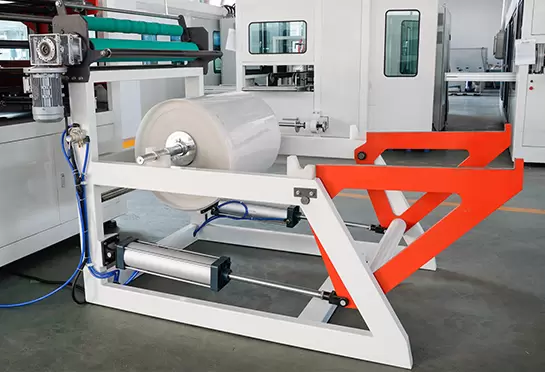

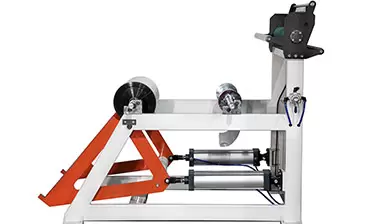

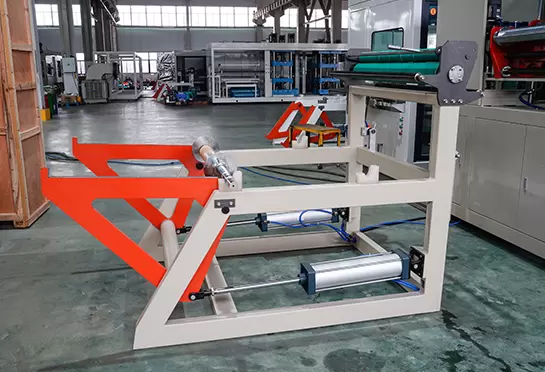

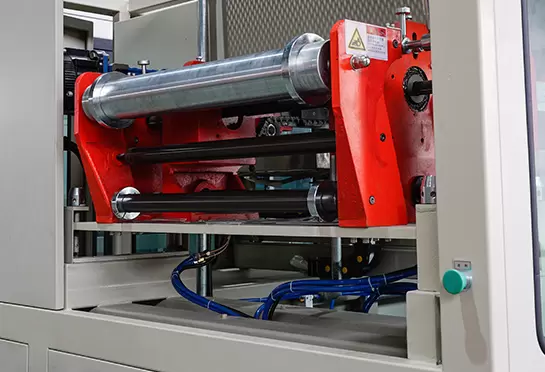

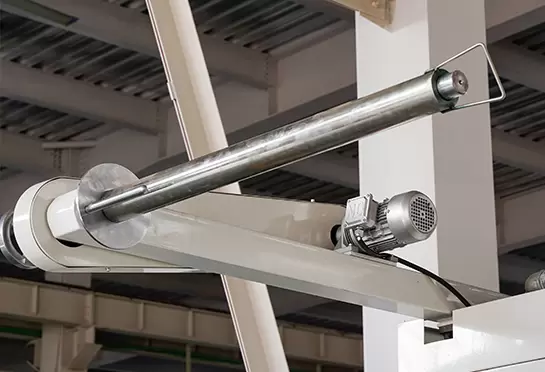

  • تغذية ورقة

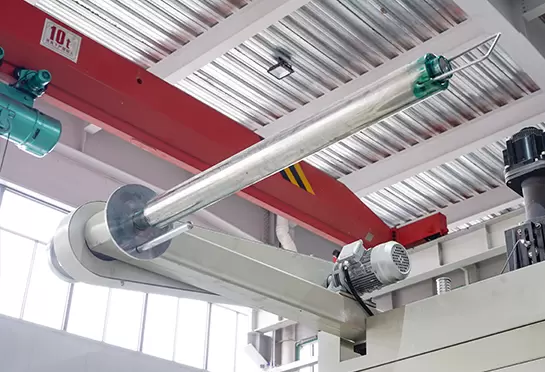

  • نقل الورقة

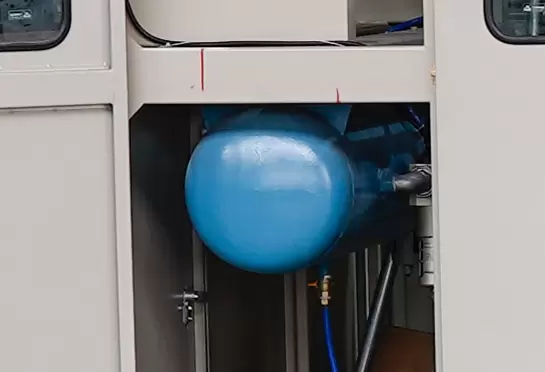

  • خزان الهواء

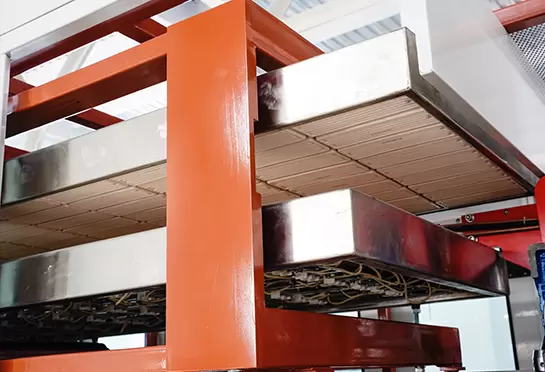

  • تدفئة

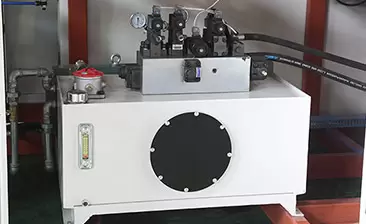

  • هيدروليكي
    محطة
  • أجهزة السيارات

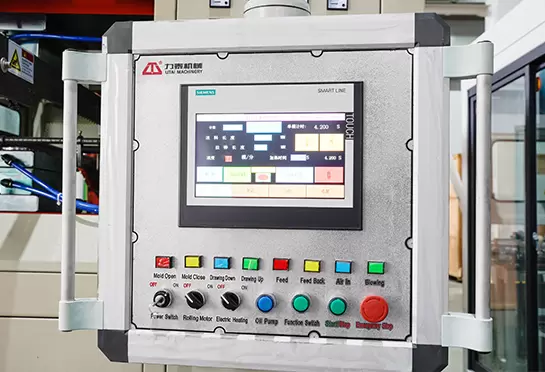

  • شاشة اللمس:
    سيمنز
  • ورقة الهزال
    جمع جزء

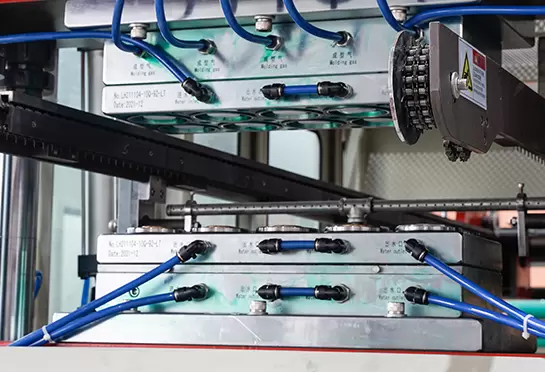

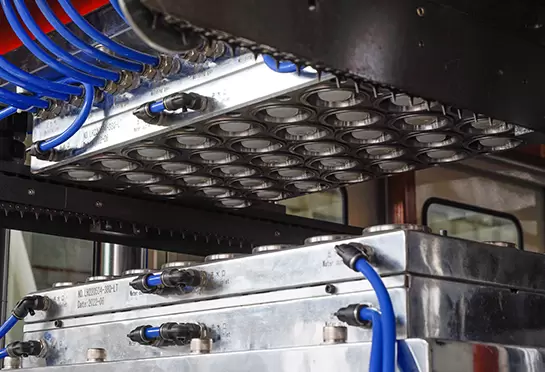

  • قالب
    (650 * 300 مم)
قالب
(650 * 300 مم)
تغذية ورقة
تغذية ورقة
نقل الورقة
نقل الورقة

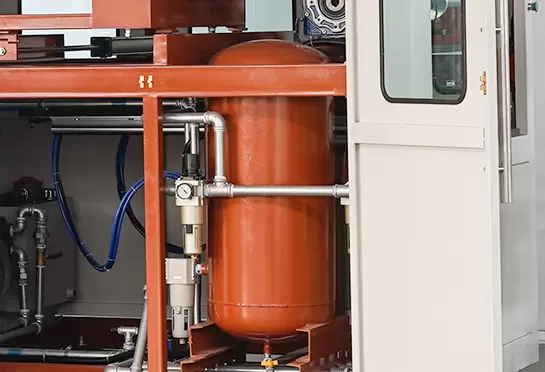

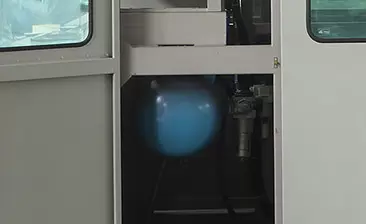

خزان الهواء
خزان الهواء

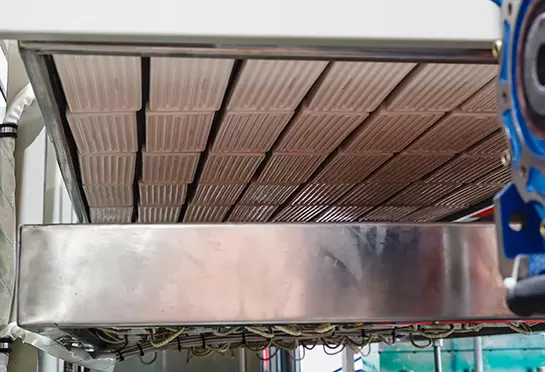

تدفئة
تدفئة
هيدروليكي
محطة
هيدروليكي
محطة
أجهزة السيارات
أجهزة السيارات
شاشة اللمس:
سيمنز
شاشة اللمس:
سيمنز
ورقة الهزال
جمع جزء
ورقة الهزال
جمع جزء
قالب
(750 * 480 مم)
  • تغذية ورقة
  • نقل الورقة
  • خزان الهواء
  • تدفئة
  • هيدروليكي
    محطة
  • أجهزة السيارات
  • شاشة اللمس:
    سيمنز
  • ورقة الهزال
    جمع جزء
  • قالب
    (750 * 480 مم)


ملخص الآلة

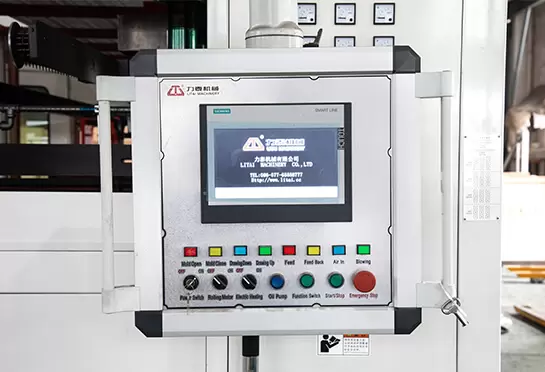

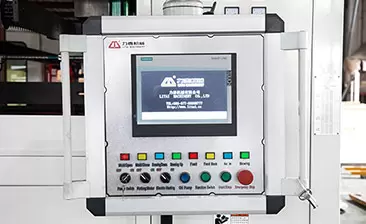

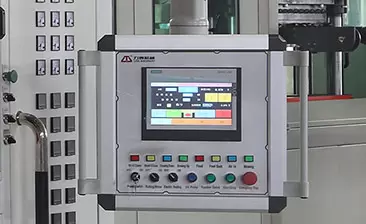

  • تعمل الواجهة اليدوية الصناعية و PLC من شركة SIEMENS (ألمانيا) على جعل الأتمتة عالية الدرجة والتحكم الدقيق والتشغيل المريح. تعمل وظيفة تخزين المستندات على تبسيط العمليات التشغيلية.

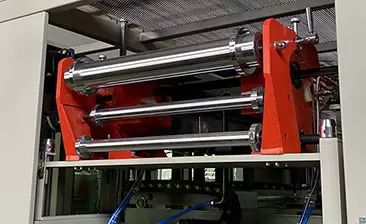

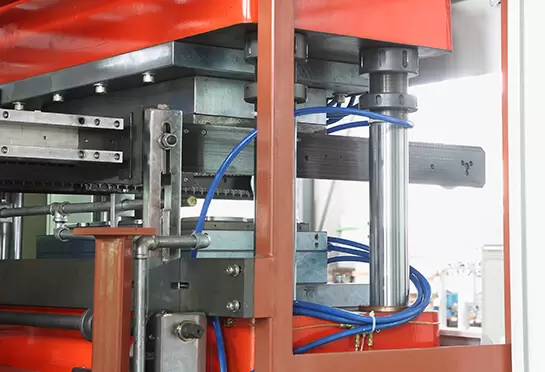

  • يتم تشغيل محطات العمل بواسطة أربعة أعمدة إرشادية ثابتة (فولاذ GCr15 ، خارجي مطلي بالكروم الصلب). مقاومة التآكل ، وإطالة عمر المعدات.

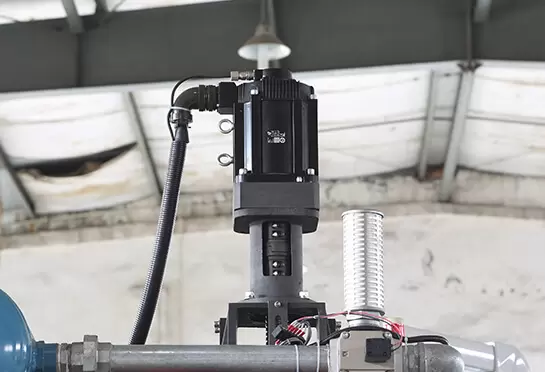

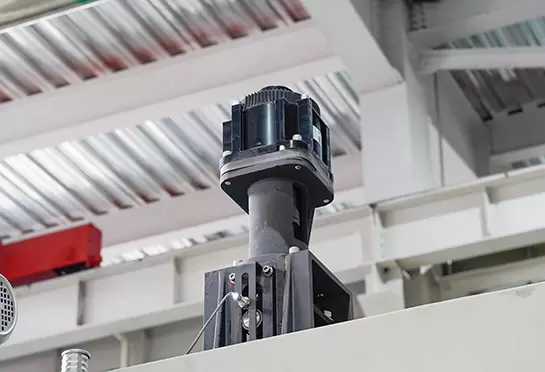

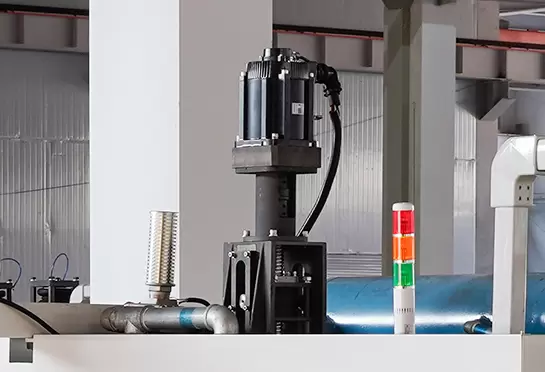

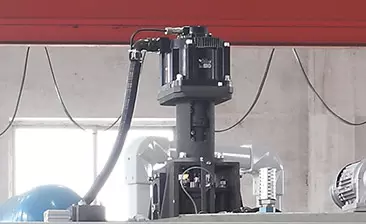

  • يتحكم المحرك المؤازر الممتد لـ YASKAWA (اليابان) في سرعة القالب العلوي والسفلي ، وهذا يمكن أن يحافظ على القوة الموحدة لضمان أن سمك قاع كل كوب بشكل موحد. والسير

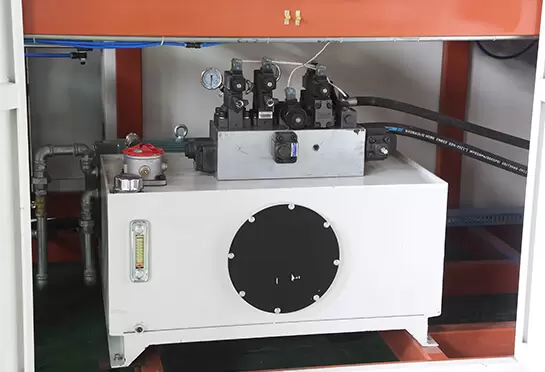

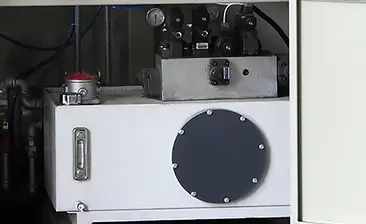

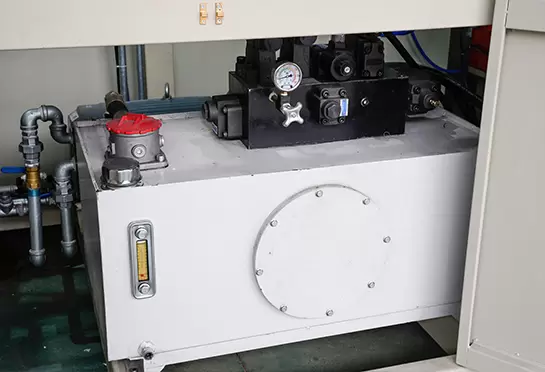

  • يمكن أن يوفر نظام الدفع الهيدروليكي سرعة حركة مناسبة وقوة تثقيب قوية.

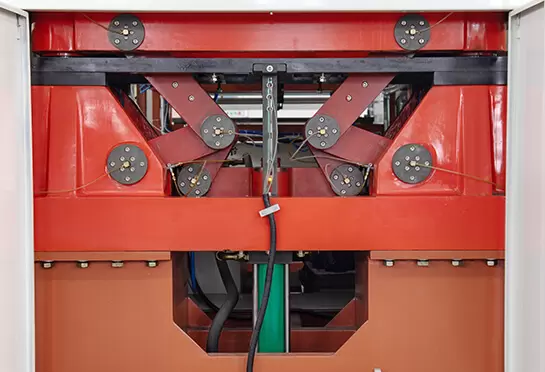

  • يتم تشغيل الجزء بالكامل بواسطة نظام هيدروليكي ، وهو موثوق به وثابت. يؤدي استخدام مفتاح القرب من ROCKWELL (الولايات المتحدة الأمريكية) إلى دقة ممتازة في تحديد موضع القالب.

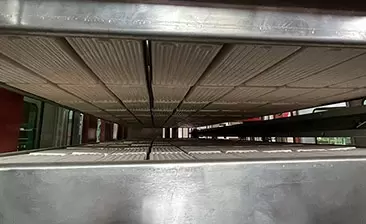

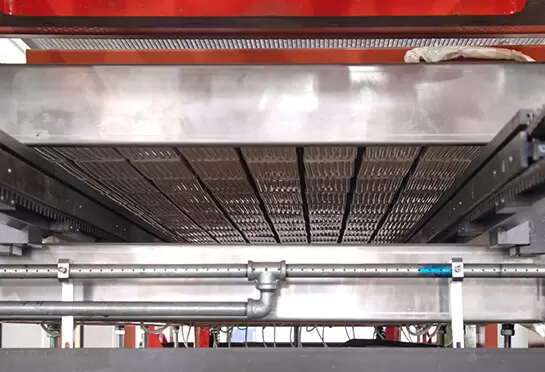

  • أضاف السخان قطن عازل بالفراغ ، مما يظهر معدل استجابة سريعًا ، ووقت معالجة قصيرًا ، ويوفر الطاقة.

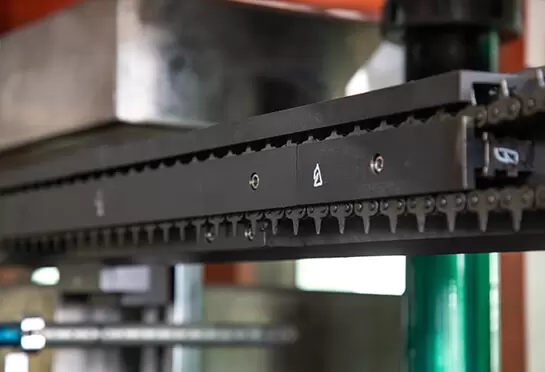

  • تستخدم سلسلة Sharp 65 # Mn ، والتي تتميز بقوة أعلى ومقاومة أفضل للحرارة ومرونة من الفولاذ 45 #.

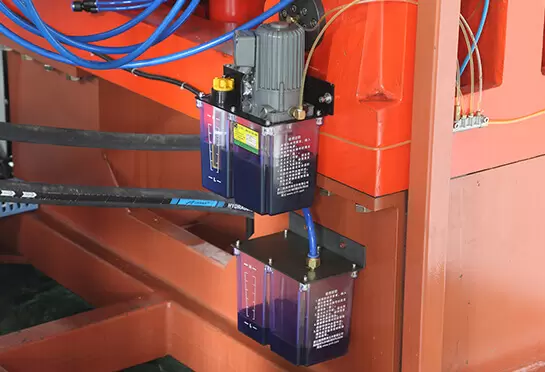

  • يمكن لمضخة زيت التشحيم الكهربائية حقن زيت التشحيم تلقائيًا بشكل منتظم وكميًا من خلال التحكم في الكمبيوتر في حالة التحكم غير المأهول ، مما يجعل

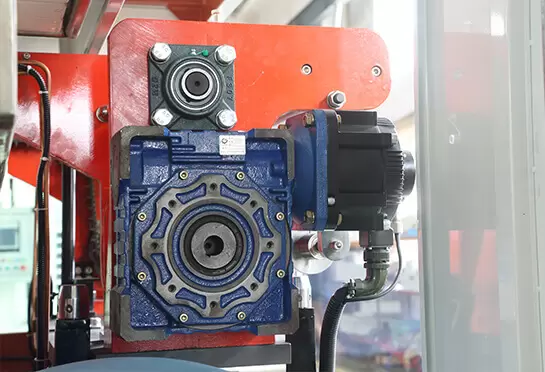

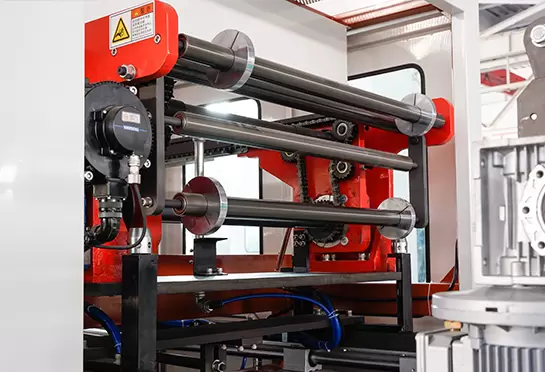

  • محرك سيرفو لتغذية الصفائح يعتمد علامة YASKAWA ، المصنوعة في اليابان ، الطاقة المقدرة 3Kw ، مما يضمن التشغيل المستقر في عملية التغذية.
تعمل الواجهة اليدوية الصناعية و PLC من شركة SIEMENS (ألمانيا) على جعل الأتمتة عالية الدرجة والتحكم الدقيق والتشغيل المريح. تعمل وظيفة تخزين المستندات على تبسيط العمليات التشغيلية. تعمل الواجهة اليدوية الصناعية و PLC من شركة SIEMENS (ألمانيا) على جعل الأتمتة عالية الدرجة والتحكم الدقيق والتشغيل المريح. تعمل وظيفة تخزين المستندات على تبسيط العمليات التشغيلية.
يتم تشغيل محطات العمل بواسطة أربعة أعمدة إرشادية ثابتة (فولاذ GCr15 ، خارجي مطلي بالكروم الصلب). مقاومة التآكل ، وإطالة عمر المعدات. يتم تشغيل محطات العمل بواسطة أربعة أعمدة إرشادية ثابتة (فولاذ GCr15 ، خارجي مطلي بالكروم الصلب). مقاومة التآكل ، وإطالة عمر المعدات.
يتحكم المحرك المؤازر الممتد لـ YASKAWA (اليابان) في سرعة القالب العلوي والسفلي ، وهذا يمكن أن يحافظ على القوة الموحدة لضمان أن سمك قاع كل كوب بشكل موحد. والسير يتحكم المحرك المؤازر الممتد لـ YASKAWA (اليابان) في سرعة القالب العلوي والسفلي ، وهذا يمكن أن يحافظ على القوة الموحدة لضمان أن سمك قاع كل كوب بشكل موحد. والسير
يمكن أن يوفر نظام الدفع الهيدروليكي سرعة حركة مناسبة وقوة تثقيب قوية. يمكن أن يوفر نظام الدفع الهيدروليكي سرعة حركة مناسبة وقوة تثقيب قوية.
يتم تشغيل الجزء بالكامل بواسطة نظام هيدروليكي ، وهو موثوق به وثابت. يؤدي استخدام مفتاح القرب من ROCKWELL (الولايات المتحدة الأمريكية) إلى دقة ممتازة في تحديد موضع القالب. يتم تشغيل الجزء بالكامل بواسطة نظام هيدروليكي ، وهو موثوق به وثابت. يؤدي استخدام مفتاح القرب من ROCKWELL (الولايات المتحدة الأمريكية) إلى دقة ممتازة في تحديد موضع القالب.
أضاف السخان قطن عازل بالفراغ ، مما يظهر معدل استجابة سريعًا ، ووقت معالجة قصيرًا ، ويوفر الطاقة. أضاف السخان قطن عازل بالفراغ ، مما يظهر معدل استجابة سريعًا ، ووقت معالجة قصيرًا ، ويوفر الطاقة.
تستخدم سلسلة Sharp 65 # Mn ، والتي تتميز بقوة أعلى ومقاومة أفضل للحرارة ومرونة من الفولاذ 45 #. تستخدم سلسلة Sharp 65 # Mn ، والتي تتميز بقوة أعلى ومقاومة أفضل للحرارة ومرونة من الفولاذ 45 #.
يمكن لمضخة زيت التشحيم الكهربائية حقن زيت التشحيم تلقائيًا بشكل منتظم وكميًا من خلال التحكم في الكمبيوتر في حالة التحكم غير المأهول ، مما يجعل يمكن لمضخة زيت التشحيم الكهربائية حقن زيت التشحيم تلقائيًا بشكل منتظم وكميًا من خلال التحكم في الكمبيوتر في حالة التحكم غير المأهول ، مما يجعل
محرك سيرفو لتغذية الصفائح يعتمد علامة YASKAWA ، المصنوعة في اليابان ، الطاقة المقدرة 3Kw ، مما يضمن التشغيل المستقر في عملية التغذية. محرك سيرفو لتغذية الصفائح يعتمد علامة YASKAWA ، المصنوعة في اليابان ، الطاقة المقدرة 3Kw ، مما يضمن التشغيل المستقر في عملية التغذية.
