آلية عمل آلة التشكيل الحراري البلاستيكية ثلاثية المحطات

دعونا نقدم بإيجاز آلة التشكيل الحراري البلاستيكية ثلاثية المحطات TTF-700A، من شركة LITAI. بالمقارنة مع آلات التفريغ التقليدية السابقة، تُعد TTF-700A آلة تشكيل حراري بلاستيكية أوتوماتيكية بالكامل، تجمع بين تحميل الصفائح، ونقلها، وتسخينها، وتشكيلها، وقطعها، وتكديسها، وإعادة لفها. تُستخدم منتجات TTF-700A النهائية على نطاق واسع، مثل حاويات الطعام، وصواني البيض، وأطباق الشتلات، وأغطية أغطية القهوة، وغيرها.

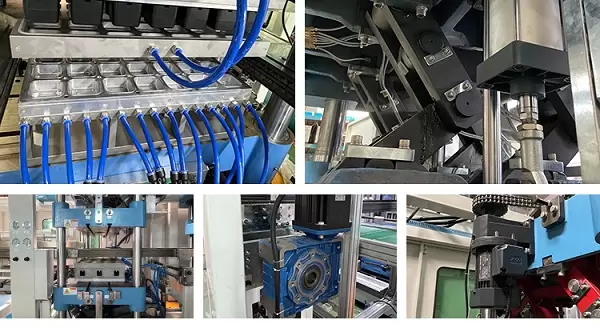

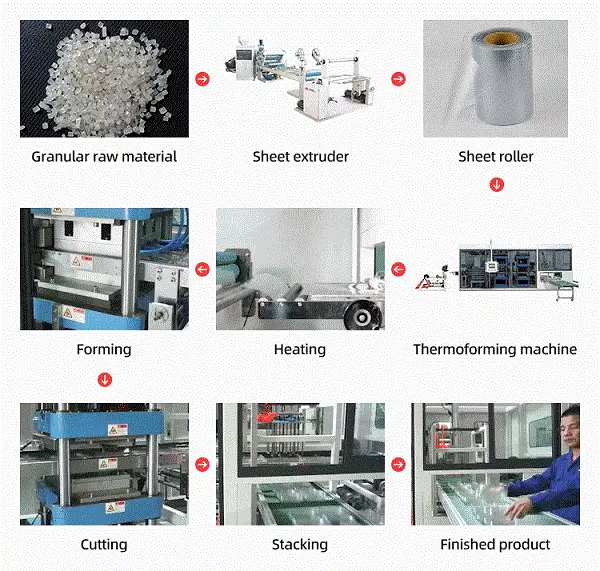

سير عمل آلة تشكيل البلاستيك بالحرارة ثلاثية المحطات TTF-700A

رقم 1 - محمل الصفائح TTF-700A

1. التحميل تلقائيًا، مما يقلل من تكلفة الموارد البشرية؛

2. نقل الورقة بشكل إيجابي، وخفض حمل محرك سيرفو النقل؛

3. التحكم الذكي بمفتاح القرب، والتخلص من سقوط الورقة عن طريق النقل بسرعة كبيرة؛

4. محطات مزدوجة، قطر كبير، تقلل من تكرار تغيير لفائف الصفائح، وتحسن كفاءة الإنتاج.

رقم 2 - نقل جزء من TTF-700A

1. إن سكة التوجيه المصنوعة من الألومنيوم مليئة بالمياه المبردة والتي يمكنها تبريد الورقة الساخنة بكفاءة مما يؤدي إلى نقل مستقر.

2. سلسلة مسننة بدرجات متخصصة تجعل عملية الثقب أسهل بكثير، مع مادة متخصصة - 65Mn تجعلها أقوى وأكثر متانة.

3. عرض قابل للتعديل وسلسلة مجزأة، مناسبة لمجموعة أوسع من عرض الورقة وتحل مشكلة ترهل الورقة الناتجة عن التسخين.

4. يتم تشغيله بواسطة محرك سيرفو، دقيق وفعال.

رقم 3 - جزء التسخين في TTF-700A

1. اعتماد بلاط التدفئة الألماني Elstein، الذي يتميز بأداء عزل ممتاز وكفاءة تسخين عالية، مما يوفر الوقت والطاقة (يزيد السرعة بأكثر من 50% ويوفر الطاقة بأكثر من 30%). بناءً على ذلك، يبلغ استهلاك الطاقة الفعلي حوالي 30% من الطاقة المُصنّفة، وهو أمر رائع ومذهل.

2. يبلغ طول الموقد 4 أضعاف عرض منطقة التشكيل، بحيث يمكن للورقة أن تمر عبر مسافة أطول في وقت معين من التلدين، لتحسين السرعة بحيث يتم تحسين الناتج.

3. يتم تقسيم الموقد إلى طبقتين مع تخطيط بلاط التدفئة الأمثل، مما يجعل الورقة تسخن بالكامل وبشكل متساوٍ.

4. يتم تقسيم الموقد بالكامل إلى 44 وحدة تحكم منفصلة في درجة الحرارة، ويمكن التحكم في الدقة عند درجة مئوية واحدة، لضمان أن ورقة كل منتج مُلبَّنة بشكل مثالي.

5. مغطاة بشبكة حديدية واقية لمنع سقوط الورقة على بلاط التدفئة والتسبب في نشوب حريق، لتكون آمنة وموثوقة.

رقم 4 - محطة التشكيل لـ TTF-700A

1. اعتماد هيكل من أربعة أعمدة (فولاذ 40Cr) لدعم وألواح قالب أحادية الجسم (فولاذ TQ-600) للتوجيه، مما يجعل محطة التشكيل لدينا أكثر قوة واستقرارًا وامتصاصًا للصدمات ومقاومة للتآكل.

2. لدينا أربع أسطوانات عازلة في محطة التشكيل، مما يقلل من صدمة المشبك، لضمان التشغيل السلس للورقة.

3. إن عدم محاذاة التوازي بين لوحة التوجيه أقل من 0.05 مم، وبالنسبة للقالب، أقل من 0.03 مم، وهو أقل بكثير من متوسط ​​قيمة الصناعة. لذلك فإن حجم منتجات التشكيل لدينا سيكون أكثر دقة، وسيكون الجزء السفلي أكثر كمالا.

4. تعتمد آلية التوصيل على جلبة فولاذية مقاومة للتآكل، تتحمل وزنًا أكبر وتدور بدقة أكبر. كما يضمن التأرجح المتماثل توازي حركة الآلة، مما يمنع التآكل العرضي للأعمدة الأربعة، ويطيل عمرها الافتراضي.

5. آلية مساعدة لتغيير القالب، والتي تم تجهيزها بسكة منزلقة وشريط داعم، لتحقيق التغيير السريع، وتوفير المزيد من الوقت والعمالة.

6. يتم تشغيله بواسطة محرك سيرفو عالي الطاقة، ودقة فائقة، وكفاءة عالية، وضوضاء منخفضة.

7. التشحيم الذكي بكمية ووقت معينين، بحيث تكون الماكينة طويلة العمر ومستدامة.

8. يحتوي تجويف القالب على مياه تبريد بالداخل، مما يزيد من سرعة التبريد ويجعل من السهل إزالة القالب.

9. نظرية العمل هي مزيج من الضغط السلبي والضغط السلبي مع مساعدة التقوية في القالب بواسطة بعض المقابس النايلون، مما يجعله يتمتع بقدرة أكبر على صنع المنتجات.

10. يمكن تعديل المحطة العلوية والسفلية تلقائيًا وبسرعة وبشكل أكثر ملاءمة.

11. اعتماد تصميم العجلة اللامركزية جانباً، تشغيل واضح، وسهولة الصيانة.

رقم 5 - محطة التثقيب لـ TTF-700A

1. اعتماد هيكل من أربعة أعمدة (فولاذ 40Cr) لدعم وألواح قالب أحادية الجسم (فولاذ TQ-600) للتوجيه، مما يجعل محطة اللكم لدينا أكثر قوة واستقرارًا وامتصاصًا للصدمات ومقاومة للتآكل.

2. اعتماد تصميم العجلة اللامركزية جانباً، تشغيل مرئي، صيانة سهلة.

3. لدينا أربع أسطوانات عازلة في محطة اللكم، مما يقلل من صدمة المشبك، لضمان التشغيل السلس للورقة.

4. اختلال التوازي بين لوحة التوجيه أقل من 0.05 مم، وللقوالب أقل من 0.03 مم، وهو أقل بكثير من متوسط ​​القيمة في الصناعة. هذا يُحسّن دقة وضع الثقوب، ويُحسّن مظهر المنتج، ويطيل عمر شفرة التثقيب.

5. التشحيم الذكي بكمية ووقت معينين، بحيث تكون الماكينة طويلة العمر ومستدامة.

6. محرك سيرفو عالي الطاقة، مما يجعل قوة اللكم أعلى ومنتجات أفضل بكثير.

7. آلية مساعدة لتغيير القالب، والتي تم تجهيزها بسكة منزلقة وشريط داعم، لتحقيق التغيير السريع، وتوفير المزيد من الوقت والعمالة.

٨. آلية التوصيل مصنوعة من جلبة فولاذية مقاومة للتآكل، تتحمل وزنًا أكبر وتدور بدقة أكبر. كما يضمن التأرجح المتماثل توازي حركة الآلة، مما يمنع التآكل العرضي للأعمدة الأربعة، ويطيل عمرها الافتراضي.

9. لا يمكن تعديل محطة العمل تلقائيًا لأعلى ولأسفل فحسب، بل يمكن أيضًا تعديلها بين محطات العمل التي تحتوي على وظيفة مضادة للتصادم، وكلاهما يجعل نظام محطة العمل بأكمله أكثر ملاءمة وسرعة وأمانًا.

10. شفرة اللكم منفصلة، ​​من السهل استبدالها، وبأسعار معقولة.

رقم 6 - محطة القطع TTF-700A

1. اعتماد هيكل من أربعة أعمدة (فولاذ 40Cr) لدعم وألواح قالب أحادية الجسم (فولاذ TQ-600) للتوجيه، مما يجعل محطة التشكيل لدينا أكثر قوة واستقرارًا وامتصاصًا للصدمات ومقاومة للتآكل.

2. عدم محاذاة التوازي بين لوحة التوجيه أقل من 0.05 مم، وبالنسبة للقالب، أقل من 0.03 مم، وهو أقل بكثير من متوسط ​​القيمة الصناعية. مما يجعل قطع المنتجات أكثر دقة وكمالاً.

3. لا يمكن تعديل محطة العمل تلقائيًا لأعلى ولأسفل فحسب، بل يمكن أيضًا تعديلها بين محطات العمل التي تحتوي على وظيفة مضادة للتصادم، وكلاهما يجعل نظام محطة العمل بأكمله أكثر ملاءمة وسرعة وأمانًا.

4. يتم تسخين شفرة القالب بواسطة لوحة توجيه التسخين، مما يجعل المنتج سهل القطع، والحافة أكثر مثالية.

5. وظيفة إنذار ارتفاع درجة الحرارة (90 درجة مئوية) على لوحة دليل التسخين، وهي آمنة وموثوقة.

6. محرك سيرفو عالي الطاقة، لديه قوة قطع قوية، حيث يمكن لخط القطع أن يصل إلى 12 مترًا، لضمان القطع المثالي.

7. تحتوي الشفرة المتحركة على وظيفة دليل تحديد المواقع، مما يجعل قطع المنتج أكثر دقة.

8. يمكن لنظام التشحيم الذكي التشحيم بكمية ووقت معينين، مما يجعل عمر الماكينة أطول وأكثر استدامة.

9. آلية مساعدة لتغيير القالب، والتي تم تجهيزها بسكة منزلقة وشريط داعم، لتحقيق التغيير السريع، وتوفير المزيد من الوقت والعمالة.

10. لدينا أربع أسطوانات عازلة في محطة اللكم، مما يقلل من صدمة المشبك، لضمان التشغيل السلس للورقة.

11. اعتماد تصميم العجلة اللامركزية جانباً، تشغيل واضح، وسهولة الصيانة.

١٢. آلية التوصيل مصنوعة من جلبة فولاذية مقاومة للتآكل، تتحمل وزنًا أكبر وتدور بدقة أكبر. كما يضمن التأرجح المتماثل توازي حركة الآلة، مما يمنع التآكل العرضي للأعمدة الأربعة، ويطيل عمرها الافتراضي.

رقم 7 - محطة التكديس لـ TTF-700A

1. اعتماد نوع التكديس الدفعي للأسفل، وهو اقتصادي لتلبية متطلبات معظم المنتجات.

2. يتم تشغيل التكديس بواسطة محرك سيرفو، مما يجعله أكثر دقة وكفاءة.

3. مجهزة بحزام نقل قابل للإزالة والاستبدال، فعال ومريح.

4. جهاز قضيب الشفط قابل للاستبدال، لتلبية احتياجات المنتجات المختلفة.

5. مزود بأجهزة كاتم صوت متعددة لتقليل ضوضاء التكديس.

6. قضيب شفط من الألومنيوم، خفيف ومتين.

وحدة التحكم المنطقية القابلة للبرمجة

1. واجهة تفاعلية سهلة الاستخدام، وسهلة التشغيل.

2. ذاكرة كبيرة، لتلبية متطلبات تخزين بيانات المنتج الضخمة.

3. يتم تخزين بيانات المنتج وقراءتها من خلال وظيفة رئيسية واحدة، مما يسهل التشغيل.

4. شاشة اللمس القابلة للتحرك تجعل التشغيل مرنًا ومريحًا.

5. التكامل العالي، وتصور البيانات، وسهولة التحكم.

مورد آلة التشكيل الحراري البلاستيكية ثلاثية المحطات TTF-700A - LITAI

تأسست شركة ليتاي للآلات المحدودة عام ٢٠٠١، وهي شركة متخصصة في تصنيع آلات التشكيل الحراري البلاستيكية الأوتوماتيكية متعددة المحطات، وخطوط إنتاج الأكواب البلاستيكية، وآلات التشكيل الحراري البلاستيكية BOPS، والقوالب، وآلات بثق صفائح PET، وصفائح PP/PS متعددة الطبقات. نحن شركة رائدة في مجال التصنيع، تجمع بين الإنتاج والبحث والتطوير والتصنيع والمبيعات في مختلف الصناعات والتجارة. نرحب بعملائنا الجدد والقدامى للاستشارات!
