آلة التشكيل الحراري بثلاث محطات

آلة التشكيل الحراري بثلاث محطات
التصنيع والمبيعات للصناعة والتجارة
  • المعدات المساعدة
    مبرد 15 درجة فهرنهايت
    تبريد القوالب والقضبان والأنظمة الهيدروليكية أثناء تشغيل الماكينة

    المادة المبردة: R22

    مروحة التبريد: 0.55 كيلو وات*2

    حجم خزان المياه: 240 لتر

    القوة المقدرة: 13.6 كيلو وات

    مصدر الطاقة: 3PH-380V/50Hz

    الأبعاد: 1750*930*1600 مم

    الوزن: 420 كجم

  • المعدات المساعدة
    خزان هواء 1م³
    جزء مساعد لنظام ضغط الهواء للحفاظ على استقرار ضغط الهواء

    الحجم: 1.0م³

    الضغط: 0.8 ميجا باسكال

    درجة الحرارة التصميمية: 150 درجة مئوية

    الارتفاع الإجمالي: 2400 مم

    القطر الداخلي: 800 مم

    واجهة صمام تخفيف الضغط: Rp 11/2

    واجهة صمام التصريف: R 1/2

  • المعدات المساعدة
    ضاغط الهواء
    ت ك-3.6
    احصل على ما يكفي من الهواء أثناء التشكيل

    ضغط العمل: 0.8 ميجا باسكال

    إزاحة الهواء: 3.6 متر مكعب / دقيقة

    قوة المحرك: 3PH-380V/50Hz

    الأبعاد: 1150x900x1350 مم

    مصدر الطاقة: 3PH-380V/50Hz

    طريقة التبريد: تبريد الهواء

    كمية مواد التشحيم: حوالي 27 لتر

المعلمة التقنية الرئيسية
نموذج
منطقة التشكيل520 مم × 400 مم700 مم × 550 مم
عمق التشكيل (حد أقصى)110 ملم120 ملم
سمك ورقة0.2-2.0 مم0.2-2.0 مم
سرعة التشكيل (حد أقصى)30 مرة / دقيقة35 مرة / دقيقة
ضغط جوي0.6-0.8 ميجا باسكال0.6-0.8 ميجا باسكال
استهلاك الهواء3.0 متر مكعب / دقيقة3.6 متر مكعب / دقيقة
استهلاك الماء0.7 متر مكعب / ساعة0.7 متر مكعب / ساعة
عرض الورقة (الحد الأقصى)550 ملم730 ملم
ورقة مناسبةPP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.PP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.
مزود الطاقةتيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاكتيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاك
القوة المستخدمة50 كيلو واط95 كيلو واط
القوة المصنفة100 كيلو واط190 كيلو واط
قوة التسخين75 كيلو واط118 كيلو واط
إجراءالتشكيل والقطع والتكديسالتشكيل والقطع والتكديس
البعدL9700 * W4600 * H2700 ممL13000 * W4700 * H2750 مم
وزنحوالي 9.0 تحوالي 19.0T
نموذج
منطقة التشكيل (الحد الأقصى)
عمق التشكيل (حد أقصى)
سمك ورقة
سرعة التشكيل (حد أقصى)
ضغط جوي
استهلاك الهواء
استهلاك الماء
عرض الورقة (الحد الأقصى)
ورقة مناسبة
مزود الطاقة
القوة المستخدمة
قوة التسخين
القوة المصنفة
إجراء
البعد
وزن
520 مم × 400 مم
110 ملم
0.2-1.6 ملم
30 مرة / دقيقة
0.6-0.8 ميجا باسكال
3.0 متر مكعب / دقيقة
0.7 متر مكعب / ساعة
550 ملم
PP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.
تيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاك
50 كيلو واط
75 كيلو واط
110 كيلو واط
التغذية - التسخين - التشكيل - القطع - التراص - إعادة التدوير
L8200 * W4650 * H2670mm
حوالي 9 ت
520 مم × 400 مم
110 ملم
0.2-1.6 ملم
30 مرة / دقيقة
0.6-0.8 ميجا باسكال
3.0 متر مكعب / دقيقة
0.7 متر مكعب / ساعة
550 ملم
PP ، PS ، HIPS ، PET ، PVC ، PLA إلخ.
تيار متردد 380 فولت ، 50 هرتز ، ثلاث مراحل ، أربعة أسلاك
50 كيلو واط
75 كيلو واط
110 كيلو واط
التغذية - التسخين - التشكيل - القطع - التراص - إعادة التدوير
L8200 * W4650 * H2670mm
حوالي 9 ت
  • أمان عالي
  • استقرار عالي
  • ضوضاء منخفضة
  • طاقة منخفضة
    استهلاك
  • الاستخدام العالي
  • أوتوماتيكية بالكامل

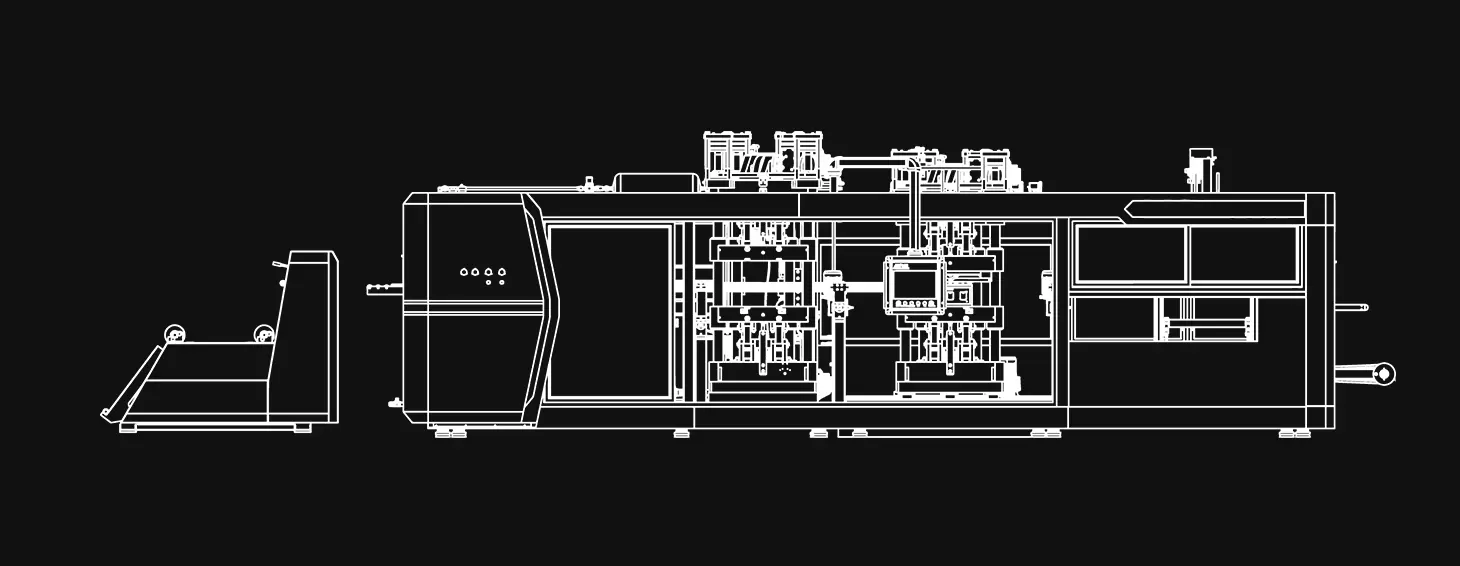

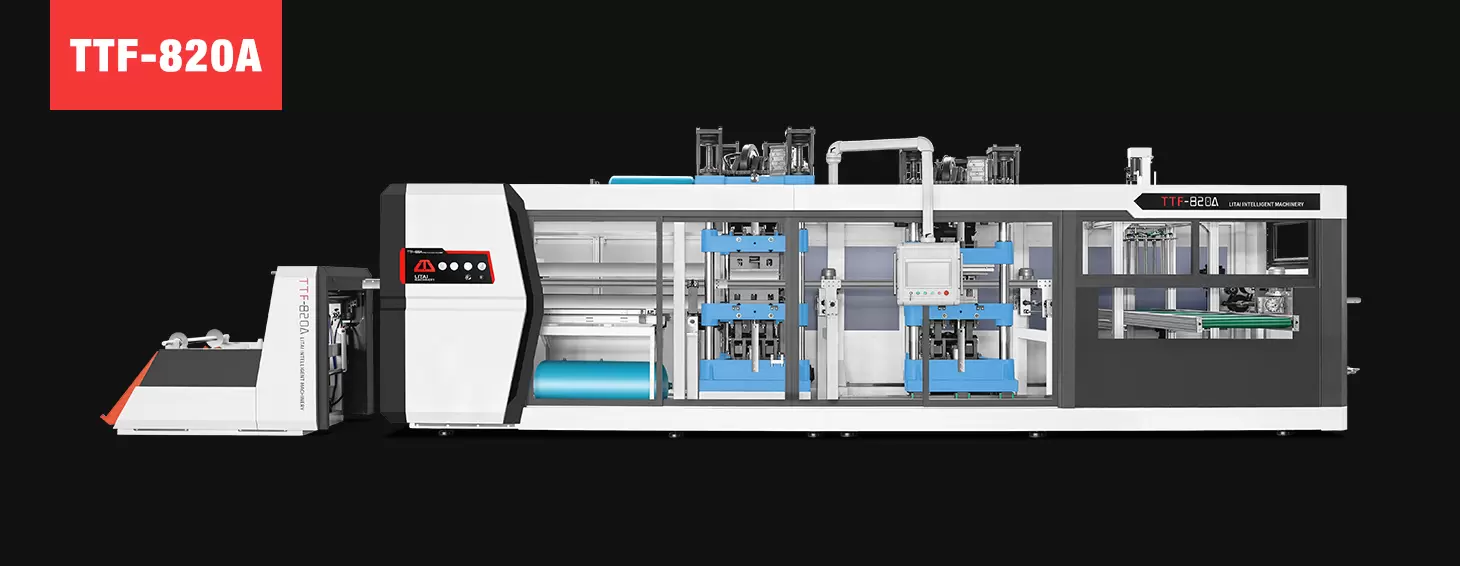

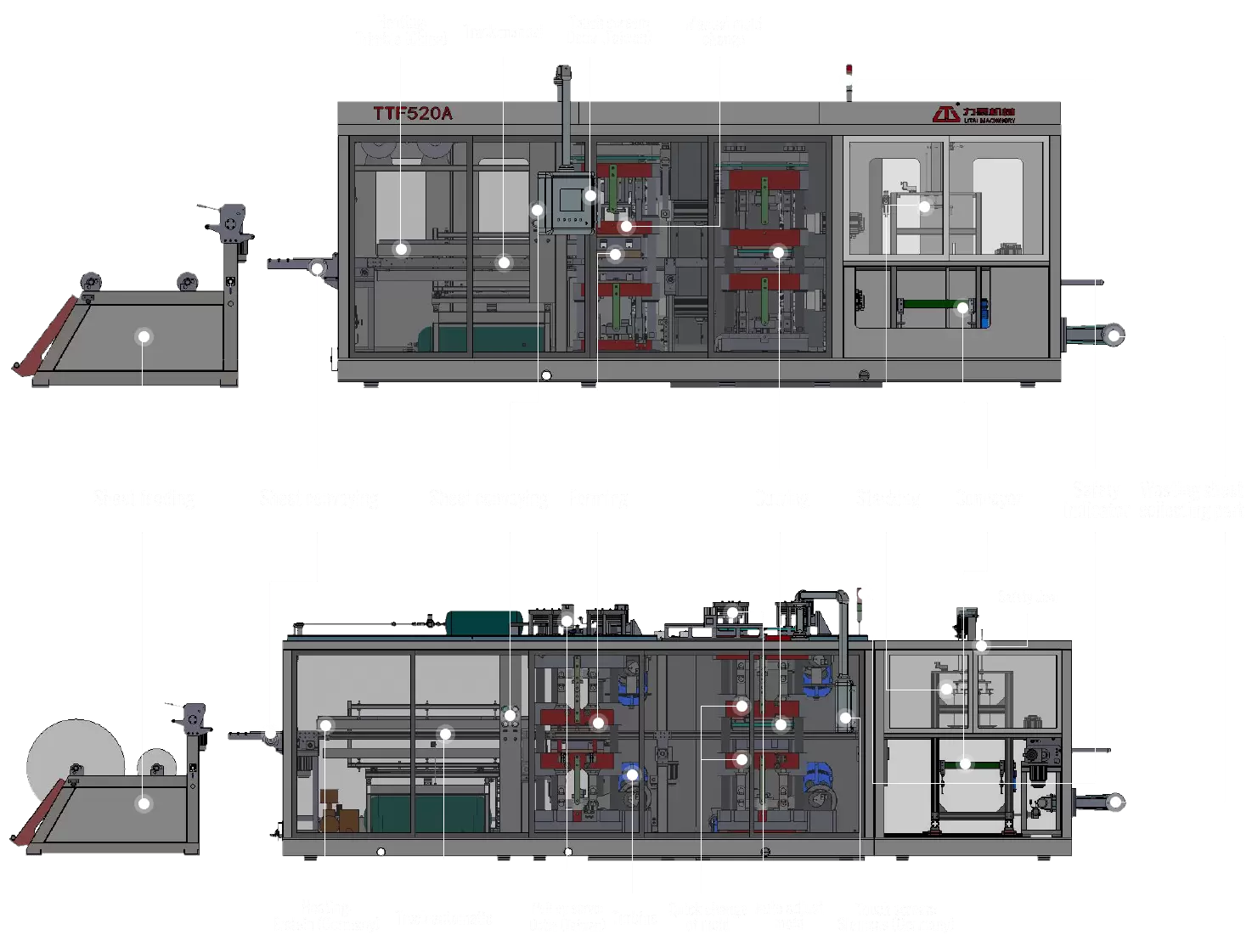

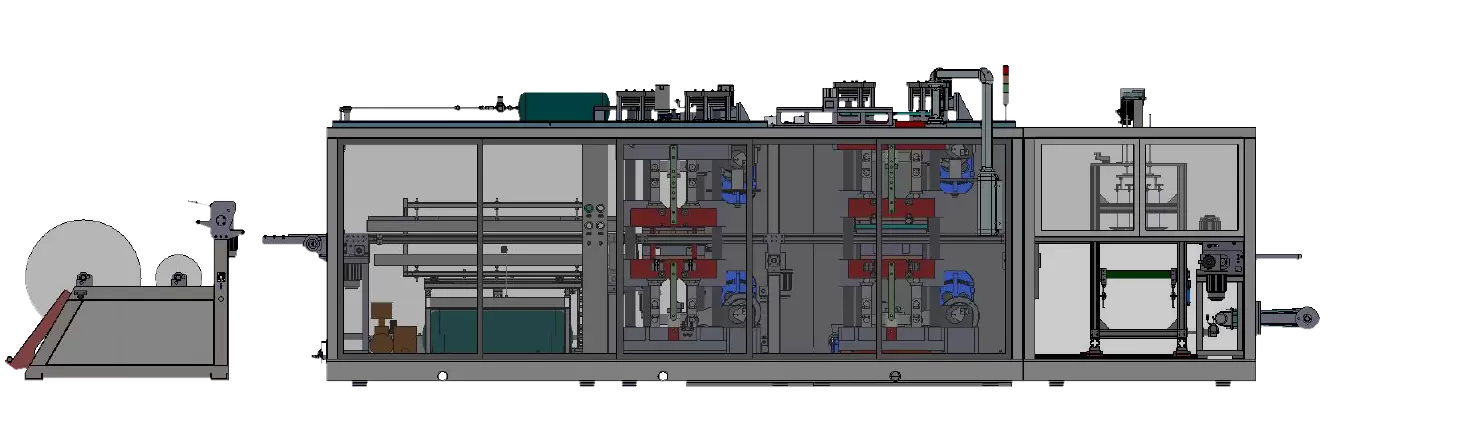

مخطط خطي TTF-820A
مخطط خطي لآلة التشكيل الحراري TTF-820A

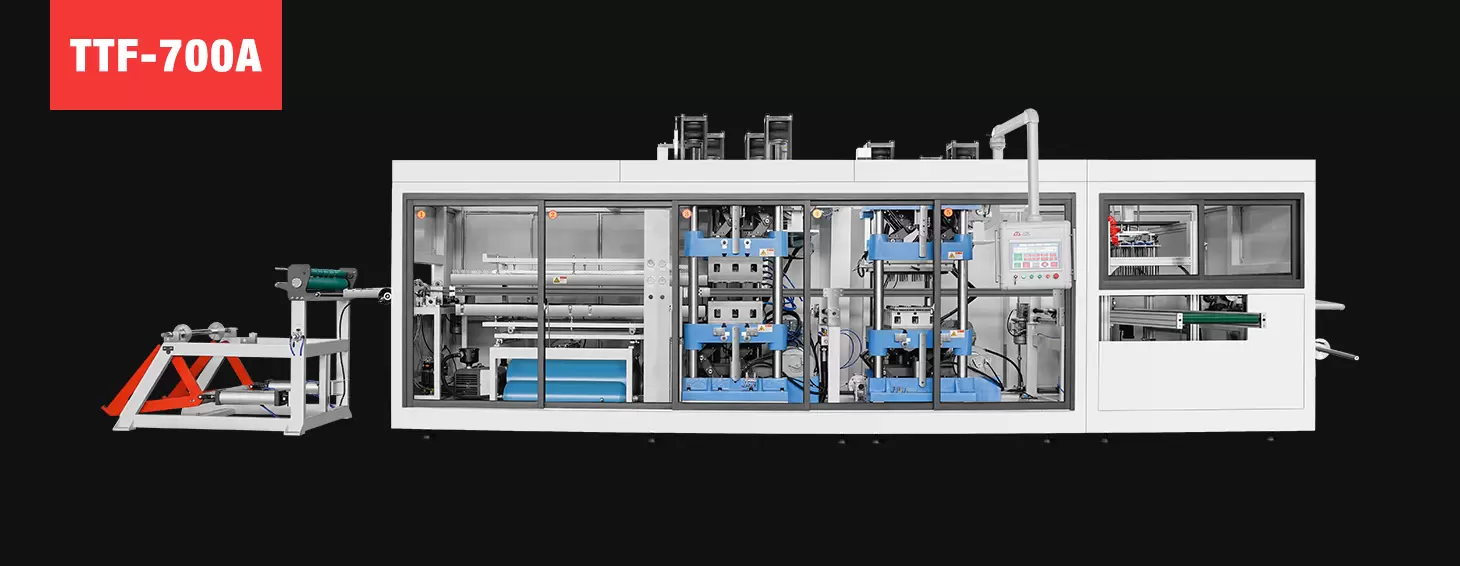

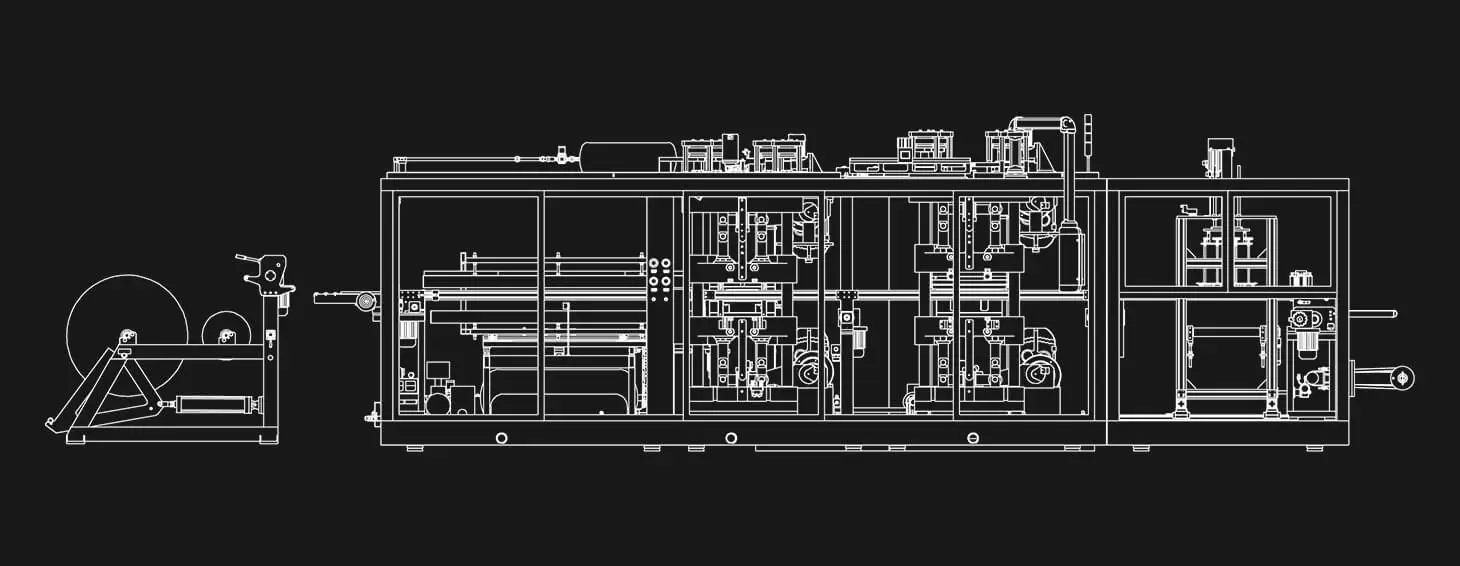

مخطط خطي TTF-700A
Line diagram of TTF-700A thermoforming machine

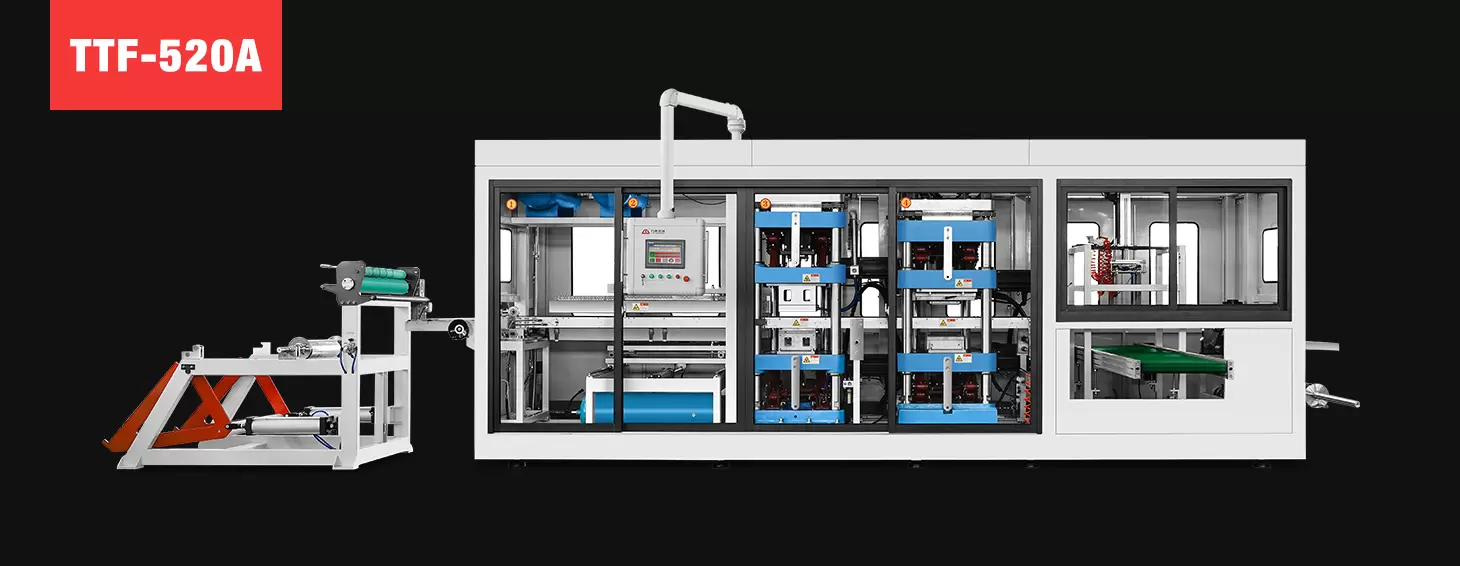

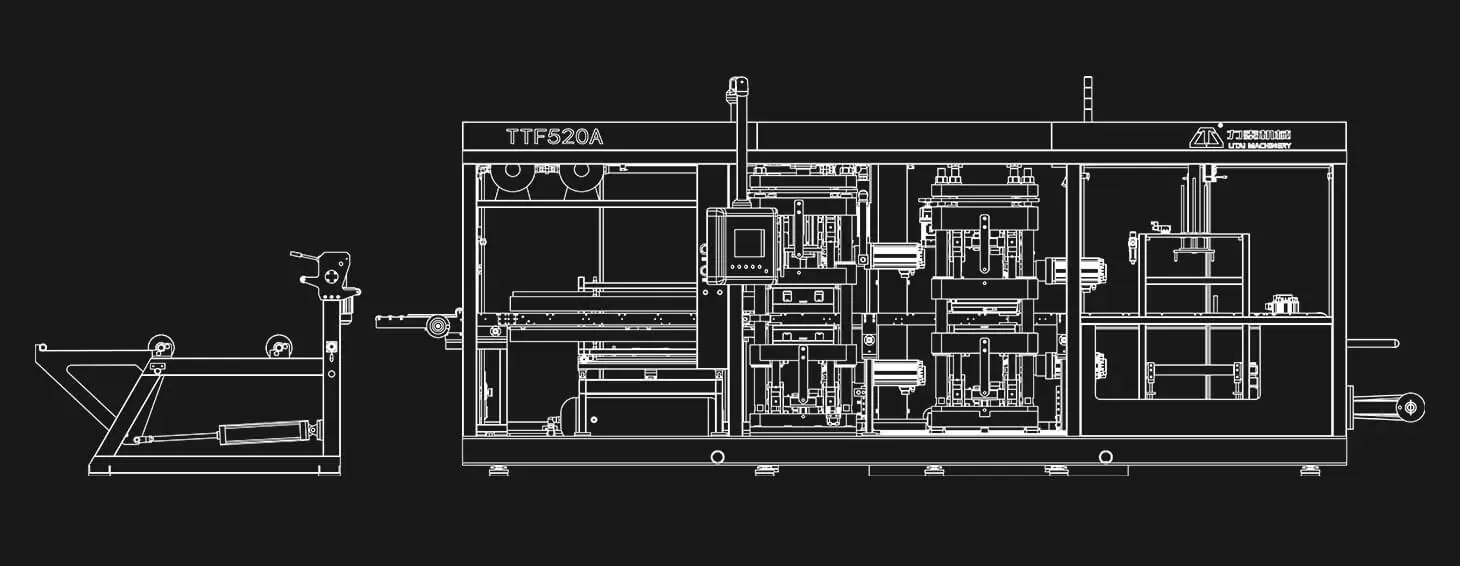

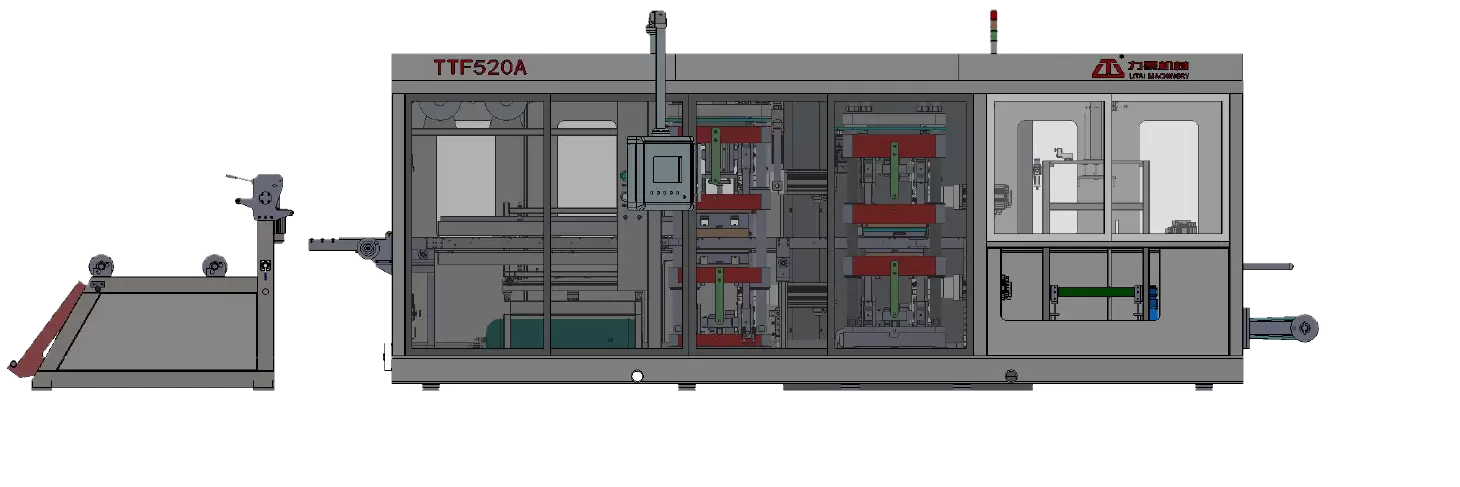

مخطط خطي TTF-520A
مخطط خطي لآلة التشكيل الحراري TTF-520A
طلب

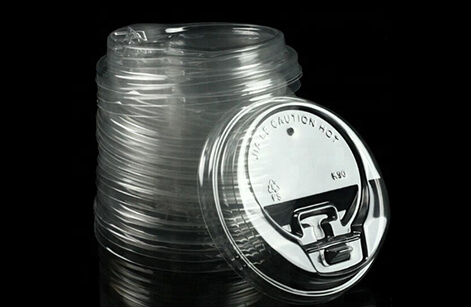

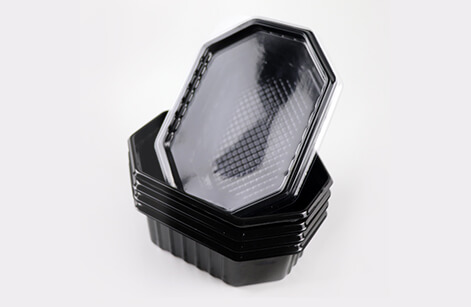

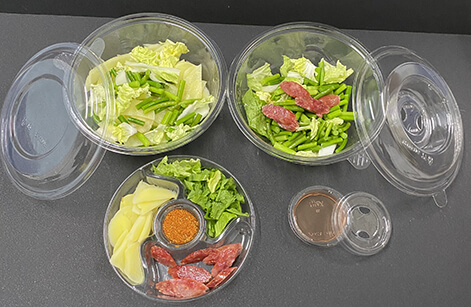

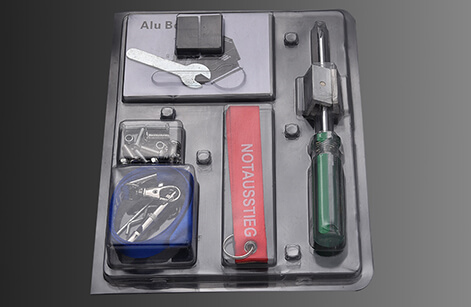

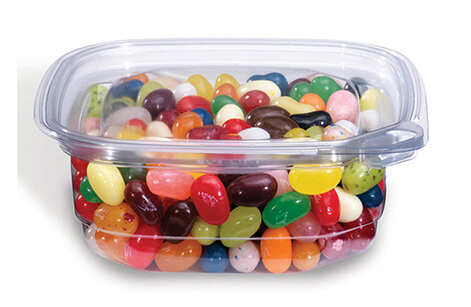

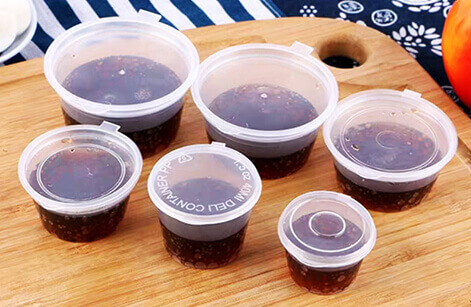

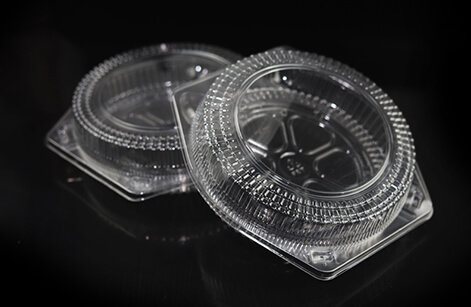

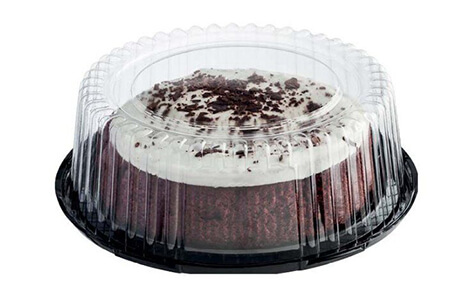

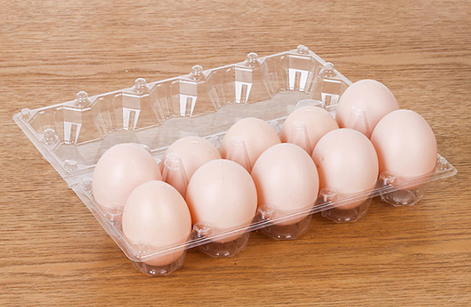

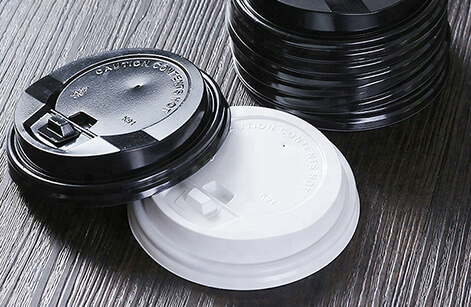

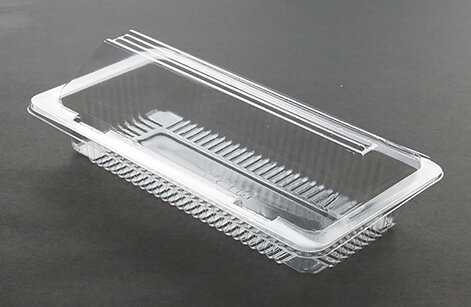

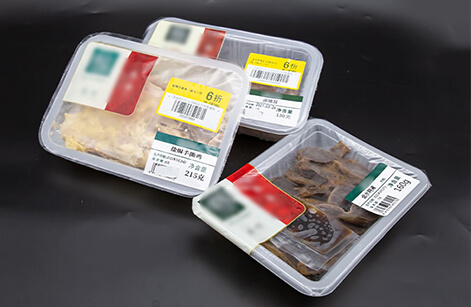

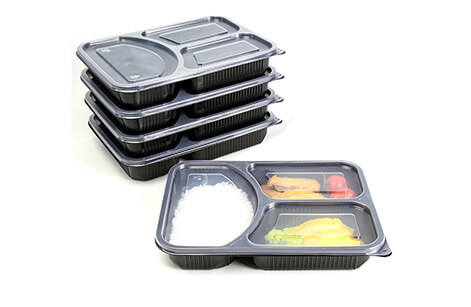

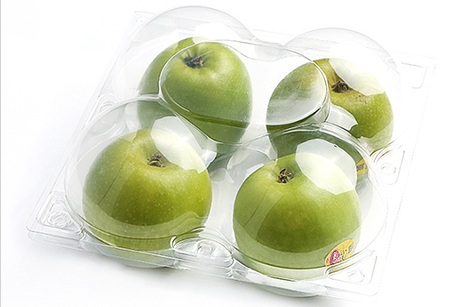

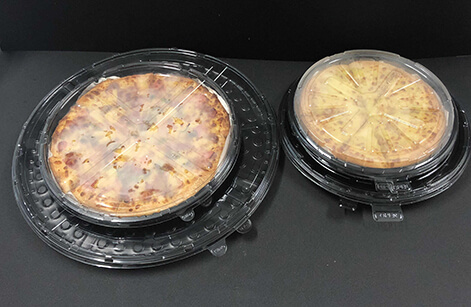

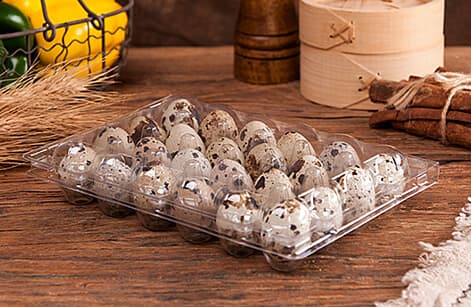

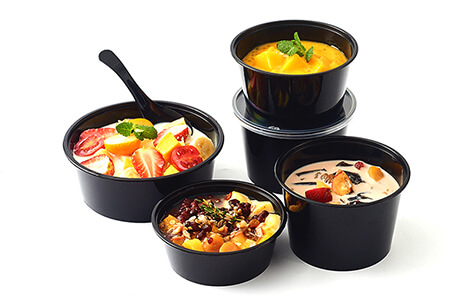

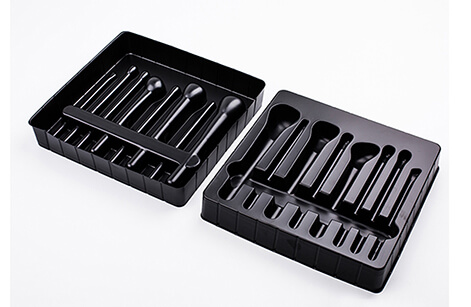

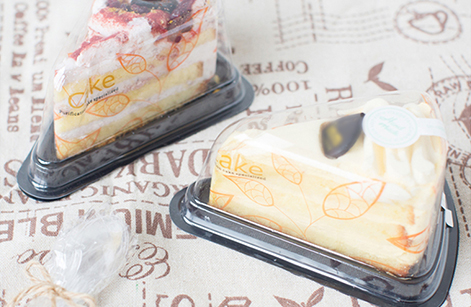

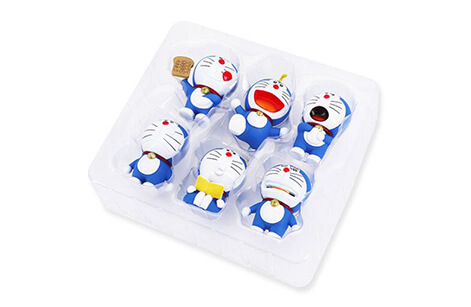

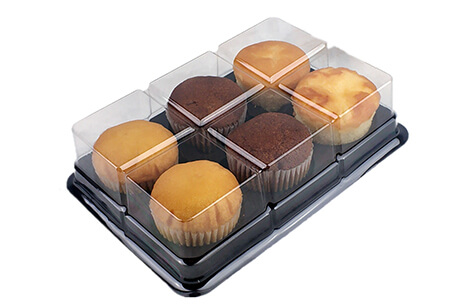

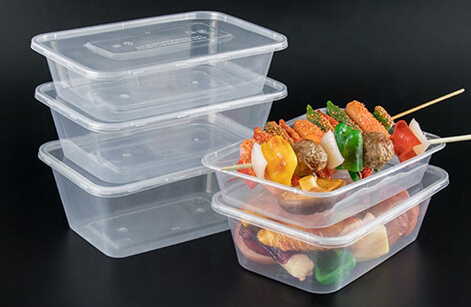

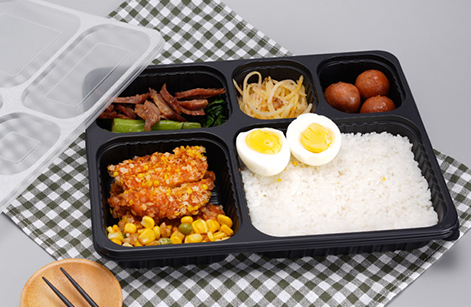

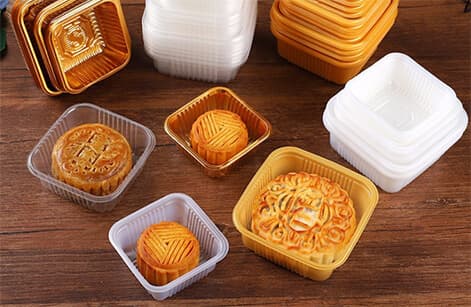

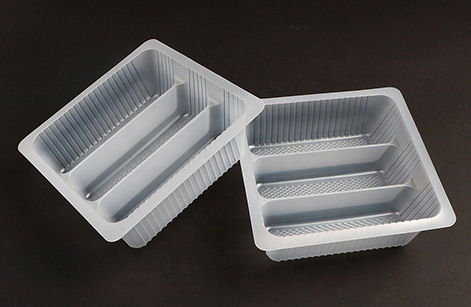

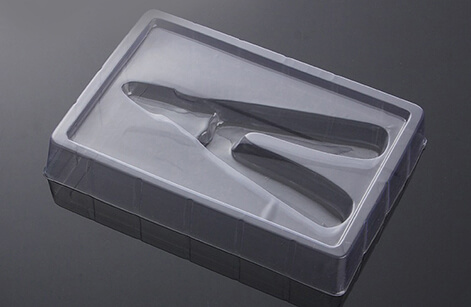

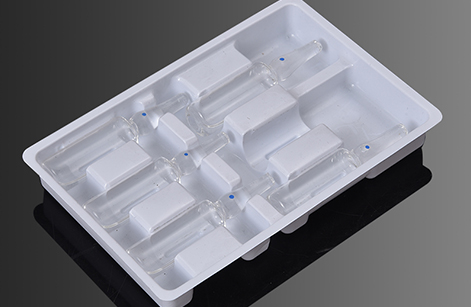

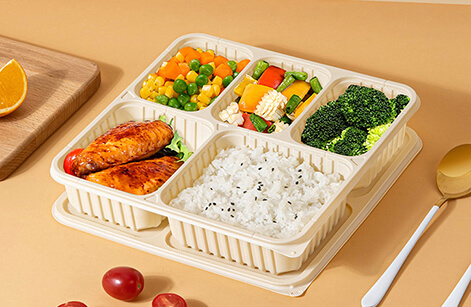

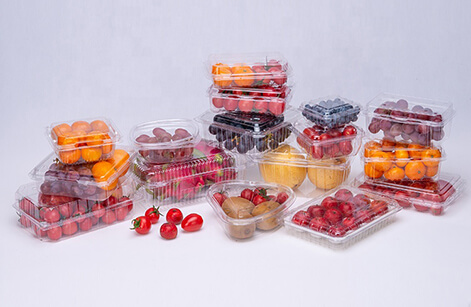

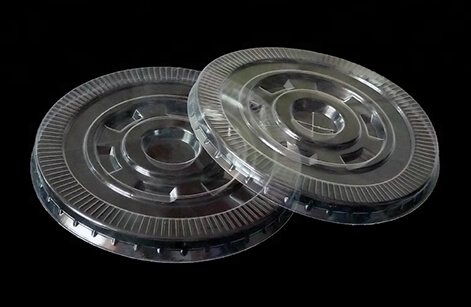

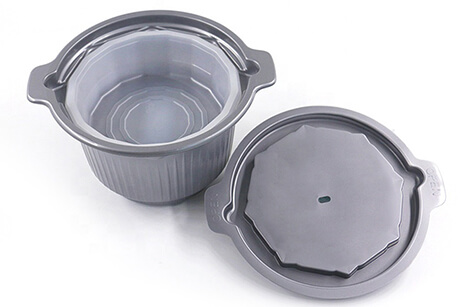

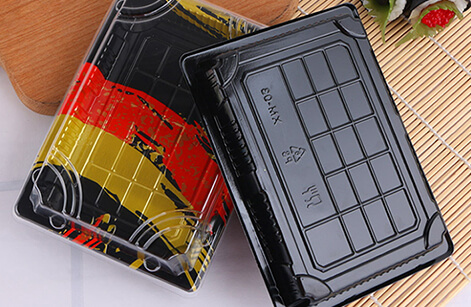

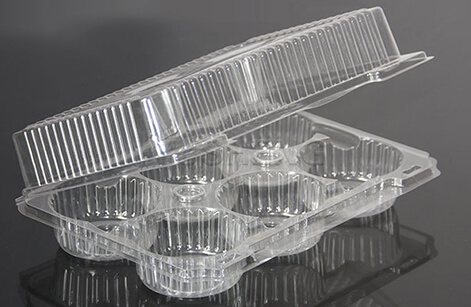

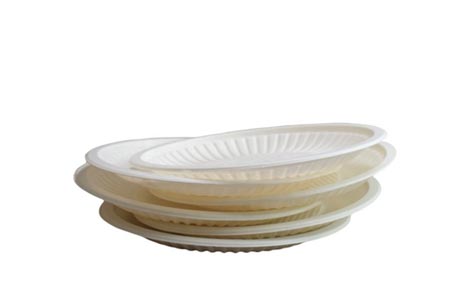

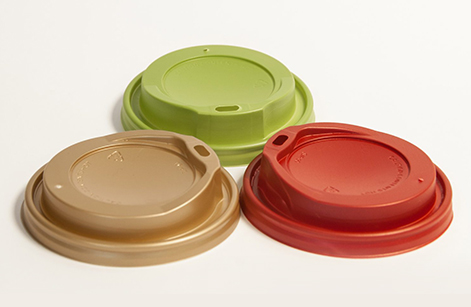

آلة التشكيل الحراري الأوتوماتيكية الكاملة من سلسلة TTF هي أحدث منتجاتنا الأساسية المطورة. تجمع الآلة بين التشكيل واللكم والقطع والتكديس في العملية. تستخدم على نطاق واسع ومناسبة لمعظم العملاء المطلوبين ، ويمكنها إنتاج صواني بلاستيكية ، وحاويات ، وصناديق ، وأغطية ، وما إلى ذلك. يتم تشغيل الماكينة بالكامل بواسطة محرك مؤازر. عملية مستقرة ، ضوضاء منخفضة ، كفاءة عالية ، جودة عالية.

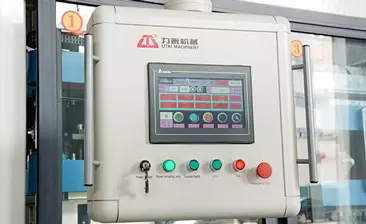

شاشة اللمس:
ديتلا (تايوان)
المسار:قالب يدوي يدوي
يتغير

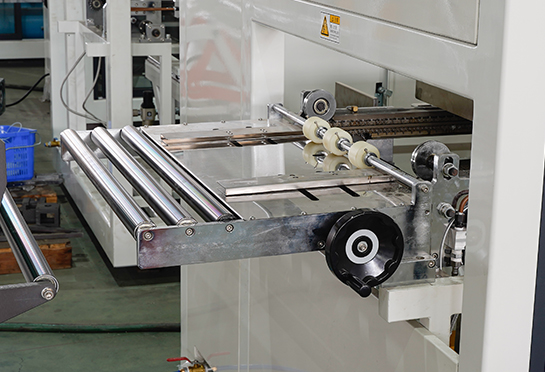

  • تغذية الورقة
  • نقل الصفائح

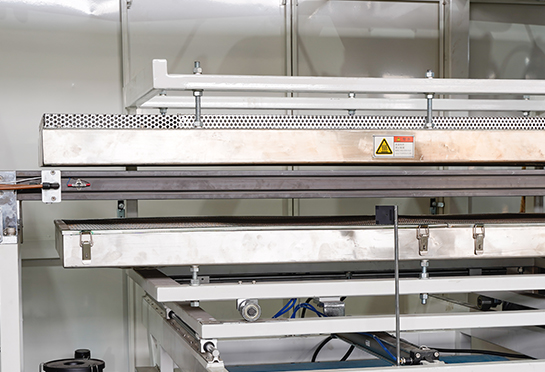

  • التدفئة:
    تريمبل (الصين)
  • المسار: يدوي
  • شاشة اللمس:
    ديتلا (تايوان)
  • قالب يدوي
    يتغير

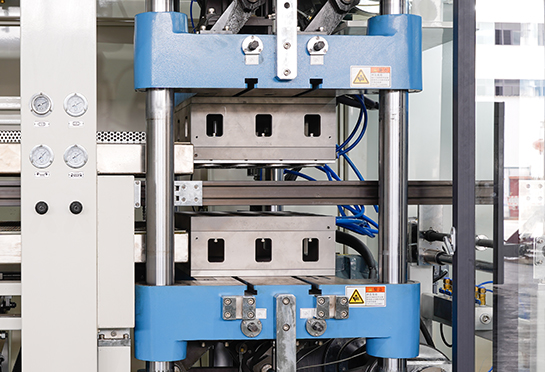

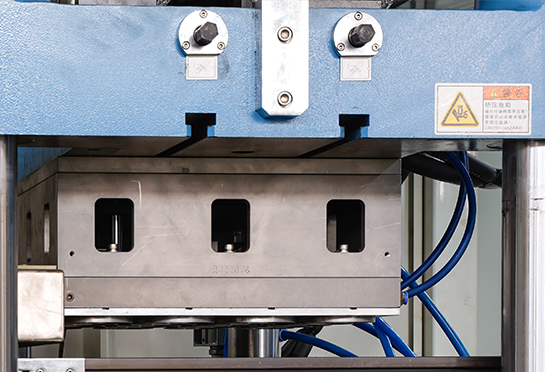

  • تشكيل

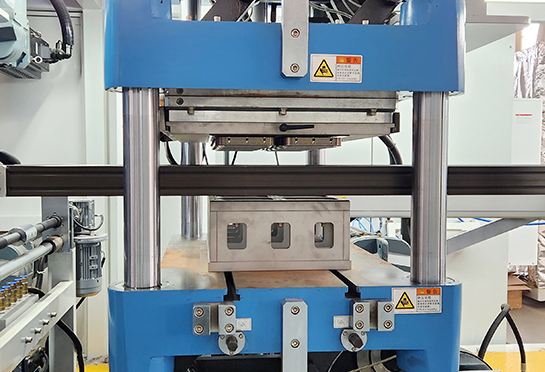

  • القطع
  • التكديس
  • أمان
    مؤشر

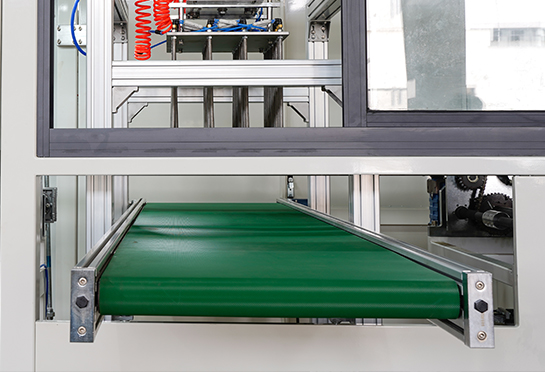

  • ناقل
  • ورقة هدر
    جزء التجميع

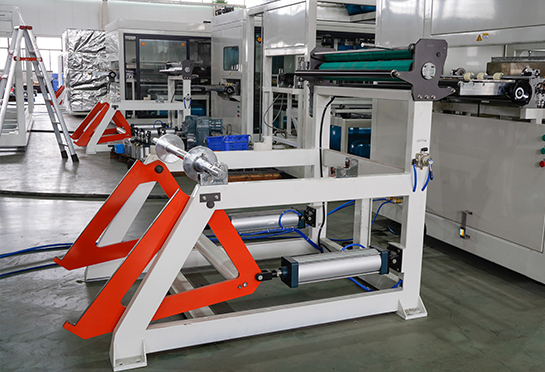

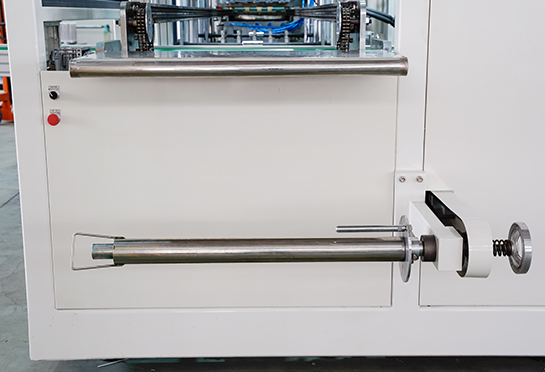

تغذية الورقة
تغذية الورقة

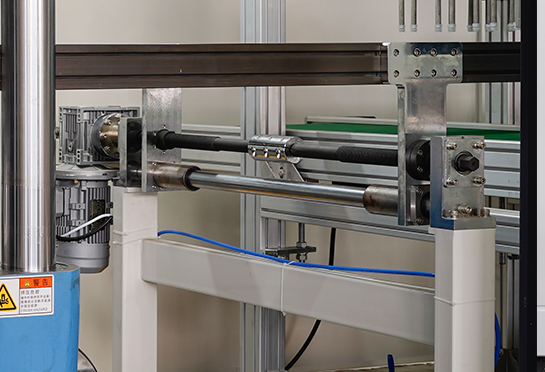

نقل الصفائح
نقل الصفائح
البارومتر
البارومتر

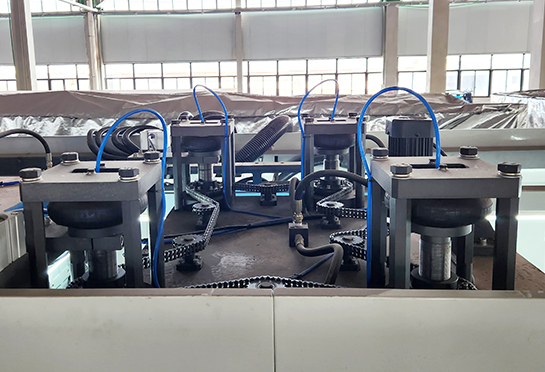

تشكيل
تشكيل
القطع
القطع

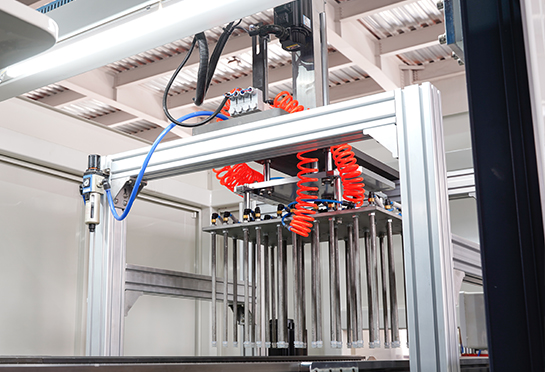

التكديس
التكديس
ناقل
ناقل
أمان
مؤشر
أمان
مؤشر
ورقة هدر
جزء التجميع
ورقة هدر
جزء التجميع
  • تغذية الورقة
  • نقل الصفائح
  • التدفئة:
    إرشتاين (ألمانيا)
  • المسار: تلقائي
  • البارومتر

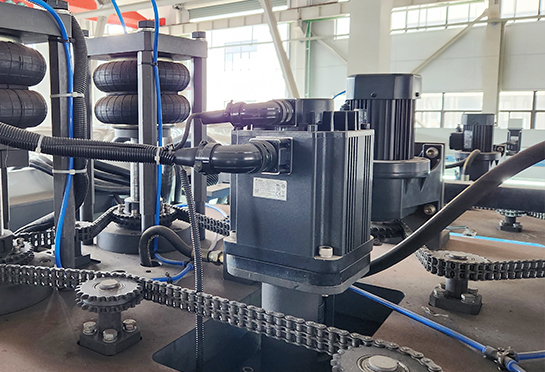

  • سحب المؤازرة:
    ديتلا (تايوان)
  • تشكيل
  • توربين
  • تغيير سريع
    من العفن
  • تغيير سريع
    من العفن
  • الضبط التلقائي
    قالب
  • القطع

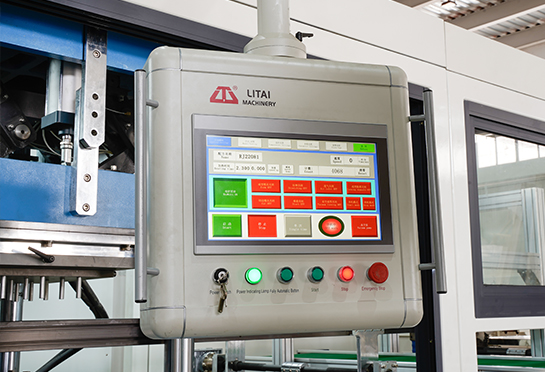

  • شاشة اللمس:
    سيمنز (ألمانيا)
  • أمان
    مؤشر
  • التكديس
  • ناقل
  • مؤشر السلامة
  • ورقة هدر
    جزء التجميع
جهاز سحب البارومتر:
ديتلا (تايوان)
المسار:تغيير سريع أوتوماتيكي
من القالب
الضبط التلقائي
قالب
توربين شاشة تعمل باللمس:
سيمنز (ألمانيا)

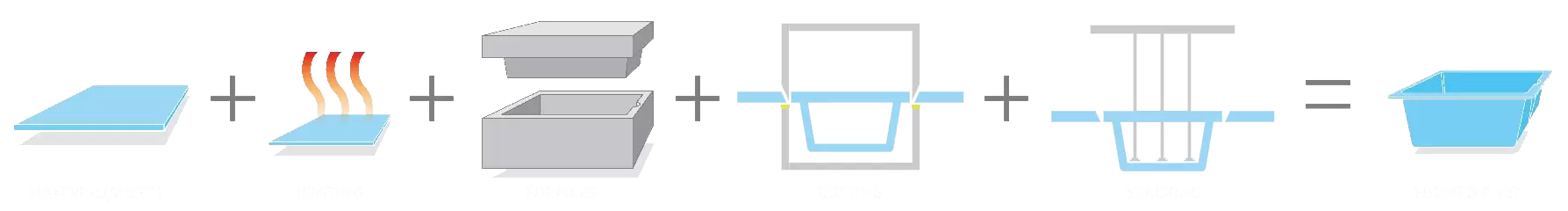

آلة التشكيل الحراري ثلاثية المحطات مخطط تفصيلي لعملية التشكيل

ملخص الآلة

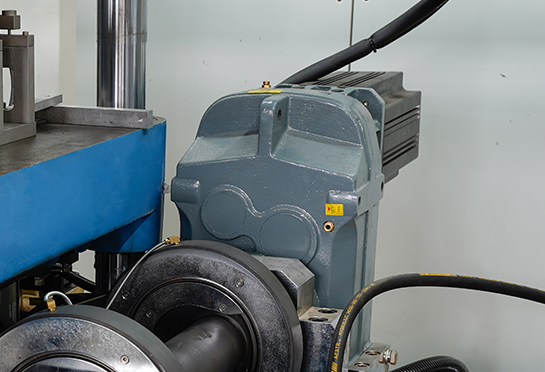

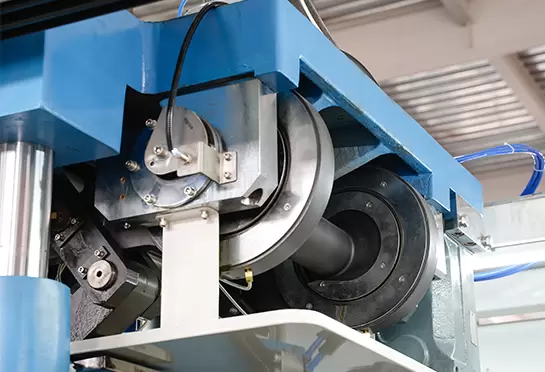

  • كل محطة مدفوعة بهيكل رابط كرنك غريب الأطوار.

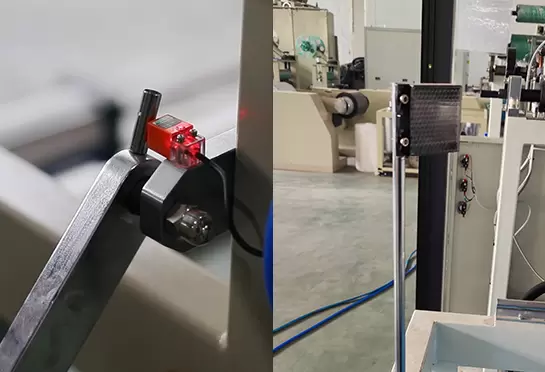

  • يحتوي جزء التغذية والتدفئة على مفتاح كهربائي ضوئي من أجل منع حدوث خطأ في التشغيل من عملية الإنتاج.

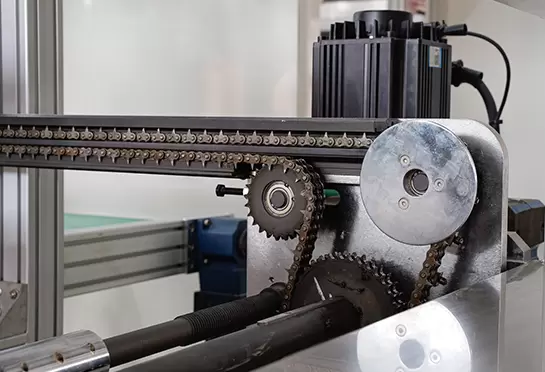

  • السلسلة المسننة مصنوعة من 65 # Mn ، مما يساعد على نقل الصفيحة. سكك ألمنيوم مع تبريد مائي ، موفر للمياه.

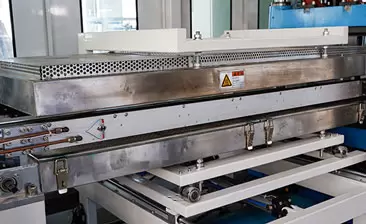

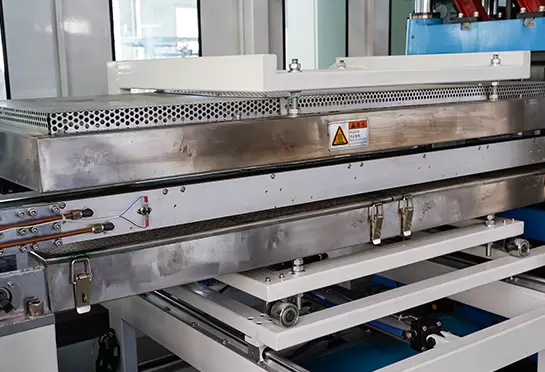

  • الآلة تعتمد نظام درجة الحرارة PID ، إنها تظهر دقة عالية ، وتحمل التحكم في درجة الحرارة < 1 ℃.

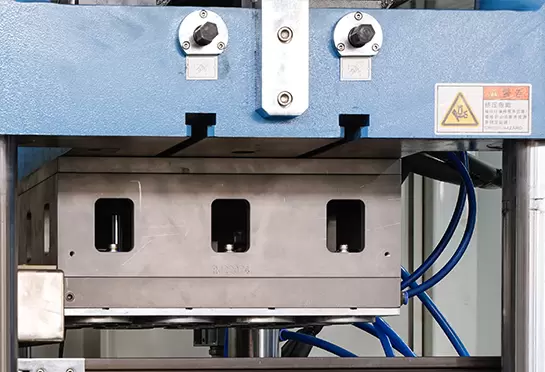

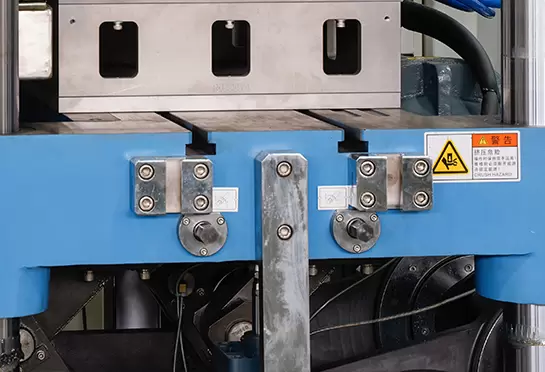

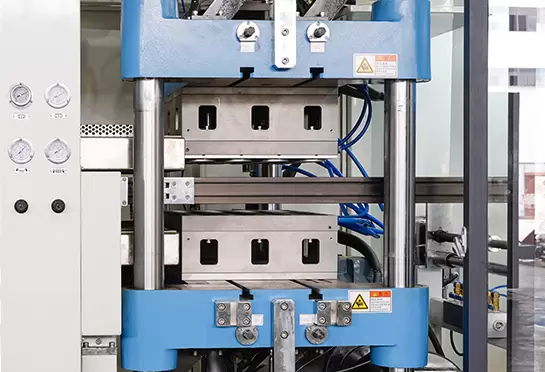

  • يوجد جهاز لتغيير القالب سريعًا ، مما يقلل من وقت تغيير القالب بشكل كبير.

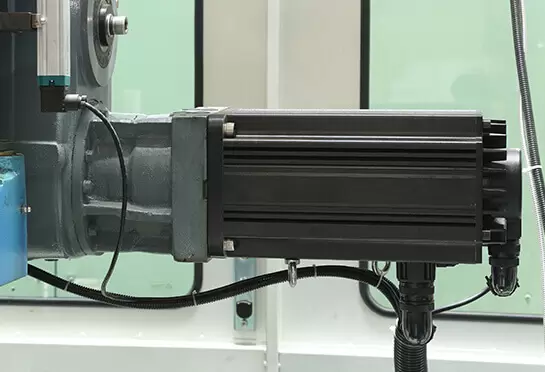

  • كل محرك مؤازر لديه حماية ضد الحمل الزائد للعمل الزائد للآلة.

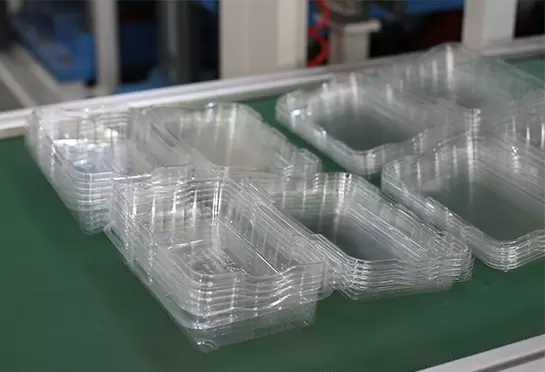

  • يضمن انخفاض مركز الثقل وارتفاع المنتجات النهائية بالإضافة إلى التشغيل الثابت التشغيل السهل والمشاهدة السهلة.

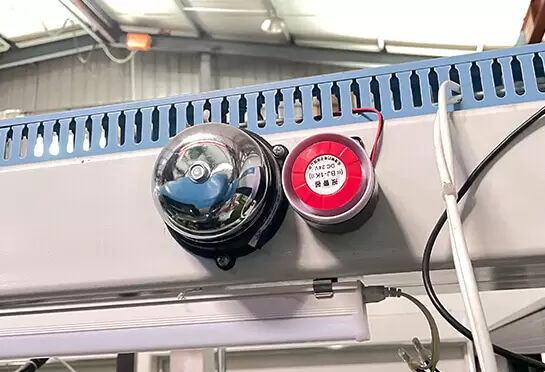

  • هناك وظيفة إنذار للأبواب المنزلقة.
  • يوجد جهاز لتغيير القالب سريعًا ، مما يقلل من وقت تغيير القالب بشكل كبير.
كل محطة مدفوعة بهيكل رابط كرنك غريب الأطوار. كل محطة مدفوعة بهيكل رابط كرنك غريب الأطوار.
يحتوي جزء التغذية والتدفئة على مفتاح كهربائي ضوئي من أجل منع حدوث خطأ في التشغيل من عملية الإنتاج. يحتوي جزء التغذية والتدفئة على مفتاح كهربائي ضوئي من أجل منع حدوث خطأ في التشغيل من عملية الإنتاج.
السلسلة المسننة مصنوعة من 65 # Mn ، مما يساعد على نقل الصفيحة. سكك ألمنيوم مع تبريد مائي ، موفر للمياه. السلسلة المسننة مصنوعة من 65 # Mn ، مما يساعد على نقل الصفيحة. سكك ألمنيوم مع تبريد مائي ، موفر للمياه.
الآلة تعتمد نظام درجة الحرارة PID ، إنها تظهر دقة عالية ، وتحمل التحكم في درجة الحرارة < 1 ℃. الآلة تعتمد نظام درجة الحرارة PID ، إنها تظهر دقة عالية ، وتحمل التحكم في درجة الحرارة < 1 ℃.
يوجد جهاز لتغيير القالب سريعًا ، مما يقلل من وقت تغيير القالب بشكل كبير. يوجد جهاز لتغيير القالب سريعًا ، مما يقلل من وقت تغيير القالب بشكل كبير.
كل محرك مؤازر لديه حماية ضد الحمل الزائد للعمل الزائد للآلة. كل محرك مؤازر لديه حماية ضد الحمل الزائد للعمل الزائد للآلة.
يضمن انخفاض مركز الثقل وارتفاع المنتجات النهائية بالإضافة إلى التشغيل الثابت التشغيل السهل والمشاهدة السهلة. يضمن انخفاض مركز الثقل وارتفاع المنتجات النهائية بالإضافة إلى التشغيل الثابت التشغيل السهل والمشاهدة السهلة.
هناك وظيفة إنذار للأبواب المنزلقة. هناك وظيفة إنذار للأبواب المنزلقة.
يوجد جهاز لتغيير القالب سريعًا ، مما يقلل من وقت تغيير القالب بشكل كبير. يوجد جهاز لتغيير القالب سريعًا ، مما يقلل من وقت تغيير القالب بشكل كبير.
