عملية عمل آلة التشكيل الحراري البلاستيكية بثلاث محطات

دعنا نقدم بإيجاز آلة التشكيل الحراري البلاستيكية بثلاث محطات TTF-700A المقدمة من LITAI. بالمقارنة مع آلات الفراغ العادية السابقة ، فإن TTF-700A عبارة عن آلة أوتوماتيكية بالكامل لتصنيع البلاستيك والتي تدمج تحميل الألواح ، ونقل الألواح ، والتدفئة ، والتشكيل ، والقطع ، والتكديس ، وإعادة اللف. المنتجات النهائية TTF-700A سوف تستخدم على نطاق واسع ، مثل حاوية الطعام ، صينية البيض ، طبق الشتلات ، الطبق ، غطاء القهوة ، إلخ.

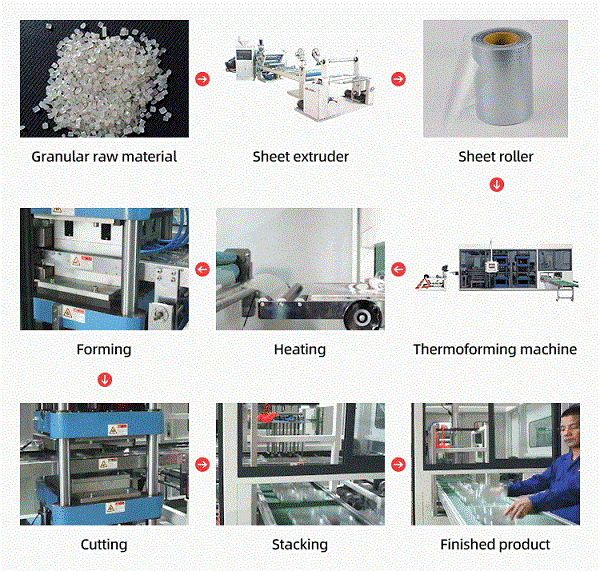

تدفق العمل لآلة التشكيل الحراري البلاستيكية بثلاث محطات TTF-700A

رقم 1 - محمل الورق TTF-700A

1 ، تحميل تلقائيًا ، انخفاض تكلفة الموارد البشرية ؛

2 ، نقل الألواح بشكل إيجابي ، قم بخفض حمل محرك سيرفو الناقل ؛

3 ، مفتاح القرب تحكم ذكي ، التخلص من السقوط من الورقة عن طريق النقل بسرعة كبيرة ؛

4 ، محطات مزدوجة ، قطر كبير ، تقلل من وتيرة تغيير لفائف الصفائح ، وتحسن كفاءة الإنتاج.

رقم 2 - نقل جزء من TTF-700A

1 ، سكة التوجيه من الألومنيوم مليئة بالمياه المبردة التي يمكن أن تبرد الصفيحة الساخنة بكفاءة مما يؤدي إلى نقل مستقر.

2 ، السلسلة المسننة ذات الدرجات المتخصصة تجعل الثقب أسهل بكثير ، مع مادة متخصصة - 65 مليون تجعلها أقوى وأكثر متانة.

3 、 عرض قابل للتعديل وسلسلة مجزأة ، وهي مناسبة لمجموعة واسعة من عروض الألواح وتحل مشكلة ترهل الصفائح الناتجة عن التسخين.

4 ، مدفوعة بمحرك سيرفو ، دقيقة وفعالة.

رقم 3 - جزء تسخين TTF-700A

1 ، اعتماد بلاط التسخين Elstein ذو العلامة التجارية الألمانية ، أداء عزل ممتاز وكفاءة تسخين ، مما يؤدي إلى توفير الوقت والطاقة. (زيادة السرعة بأكثر من 50٪ وتوفير الطاقة بنسبة تزيد عن 30٪). بناءً على ذلك ، يبلغ استهلاك الطاقة الفعلي حوالي 30٪ من الطاقة المقدرة ، إنه رائع ومدهش.

2 ، يبلغ طول الموقد 4 أضعاف عرض منطقة التشكيل ، بحيث يمكن للورقة أن تمر عبر مسافة أطول في وقت بلاستيكي معين ، لتحسين السرعة بحيث يتم تحسين الإخراج.

3 ، مقسومًا على طبقتين من الموقد مع تصميم بلاط التسخين المحسن ، مما يجعل اللوح يسخن بالكامل وبشكل متساوٍ.

4 ، الموقد كله مقسم إلى 44 وحدة منفصلة للتحكم في درجة الحرارة ، ويمكن التحكم في الدقة عند درجة واحدة مئوية ، لضمان أن ورقة كل منتج ملدنة تمامًا.

5 ، مغطاة بشبكة حديدية واقية لمنع سقوط الصفيحة على بلاط التسخين والتسبب في نشوب حريق ، تكون آمنة وموثوقة.

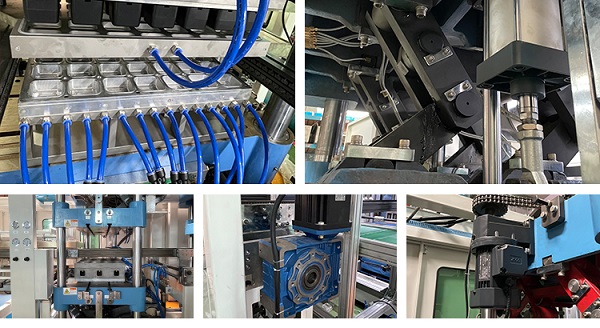

رقم 4 - محطة تشكيل TTF-700A

1 ، اعتماد هيكل من أربع ركائز (40Cr shteel) لدعم ألواح القالب أحادية الجسم (فولاذ TQ-600) للتوجيه ، مما يجعل محطة التشكيل لدينا أكثر قوة واستقرارًا ، وامتصاص الصدمات وإعادة التآكل.

2 ، لدينا أربع أسطوانات عازلة في محطة التشكيل ، مما يقلل من صدمة التثبيت ، لضمان التشغيل السلس للصفائح.

3 ، اختلال التوازي بين لوحة التوجيه أقل من 0.05 مم ، وبالنسبة للقالب ، أقل من 0.03 مم ، أقل بكثير من متوسط قيمة الصناعة. لذلك سيكون حجم منتجات التشكيل لدينا أكثر دقة ، وسيكون القاع أكثر كمالا.

4 ، آلية التوصيل تعتمد على البطانة الفولاذية المقاومة للاهتراء ، وتتحمل المزيد من الوزن ، وتدور بشكل أكثر دقة. ويضمن التأرجح المتماثل التوازي بين تشغيل الماكينة ، لتجنب التآكل المستعرض للأعمدة الأربعة ، ولجعل الآلة أطول عمرًا.

5 ، آلية asisting لتغيير القالب ، وهي مجهزة بقضيب انزلاق وقضيب داعم ، لتحقيق التغيير السريع ، وتوفير المزيد من الوقت والعمل.

6 ، مدفوعة بمحرك مؤازر عالي الطاقة ، دقة فائقة ، كفاءة عالية ، وضوضاء منخفضة.

7 ، تزييت ذكي بمقدار معين ووقت ، لذلك يمكن أن تكون الآلة طويلة الأمد ومستدامة.

8 ، يحتوي تجويف القالب على ماء تبريد بداخله ، مما يسرع سرعة التبريد ويجعل من السهل إزالة القوالب.

9 、 نظرية العمل عبارة عن مزيج من الضغط السابق والضغط السلبي مع دعم التثبيت في القالب بواسطة بعض سدادات النايلون ، مما يجعلها تتمتع بقدرة أقوى على صنع المنتجات.

10 ، يمكن ضبط المحطة العلوية والسفلية تلقائيًا وسريعة وأكثر ملاءمة.

11 ، اعتماد بناء عجلة غريب الأطوار جانبا ، تشغيل مرئي ، سهولة الصيانة.

رقم 5 - محطة التثقيب من TTF-700A

1 ، اعتماد هيكل من أربع ركائز (40Cr shteel) لدعم ألواح القالب أحادية الجسم (فولاذ TQ-600) للتوجيه ، مما يجعل محطة التثقيب الخاصة بنا أكثر قوة واستقرارًا ، وامتصاص الصدمات وإعادة التآكل.

2 ، اعتماد بناء عجلة غريب الأطوار جانبا ، تشغيل مرئي ، سهولة الصيانة.

3 ، لدينا أربع أسطوانات عازلة في محطة التثقيب ، مما يقلل من صدمة التثبيت ، لضمان التشغيل السلس للورقة.

4 、 عدم محاذاة التوازي بين لوحة التوجيه أقل من 0.05 مم ، وبالنسبة للقالب ، أقل من 0.03 مم ، أقل بكثير من متوسط قيمة الصناعة.سوف يجعل موضع الثقوب أكثر دقة ويبدو المنتج أفضل بكثير. ويجعل شفرة التثقيب أطول عمرًا.

5 ، تزييت ذكي بمقدار معين ووقت ، لذلك يمكن أن تكون الآلة طويلة الأمد ومستدامة.

6 ، محرك سيرفو عالي الطاقة ، مما يجعل قوة التثقيب أعلى ومنتجات أفضل بكثير.

7 ، آلية asisting لتغيير القالب ، وهي مجهزة بقضيب منزلق وقضيب داعم ، لتحقيق التغيير السريع ، وتوفير المزيد من الوقت والعمل.

8 ، آلية التوصيل تعتمد على البطانة الفولاذية المقاومة للتآكل ، وتتحمل المزيد من الوزن ، وتدور بشكل أكثر دقة. ويضمن التأرجح المتماثل التوازي بين تشغيل الماكينة ، لتجنب التآكل المستعرض للأعمدة الأربعة ، ولجعل الآلة أطول عمرًا.

9 ، لا يمكن ضبط محطة العمل تلقائيًا لأعلى ولأسفل فحسب ، بل يمكن أيضًا ضبطها بين محطات العمل التي تحتوي على وظيفة مقاومة الاصطدام ، وكلاهما يجعل نظام محطة العمل بأكمله أكثر ملاءمة وأسرع وأكثر أمانًا.

10 ، شفرة تثقيب منفصلة ، سهلة الاستبدال ، ميسورة التكلفة.

رقم 6 - محطة قطع TTF-700A

1 ، اعتماد هيكل من أربع ركائز (40Cr shteel) لدعم ألواح القالب أحادية الجسم (فولاذ TQ-600) للتوجيه ، مما يجعل محطة التشكيل لدينا أكثر قوة واستقرارًا ، وامتصاص الصدمات وإعادة التآكل.

2 ، اختلال التوازي بين لوحة التوجيه أقل من 0.05 مم ، وبالنسبة للقالب ، أقل من 0.03 مم ، أقل بكثير من متوسط قيمة الصناعة. إنه يجعل المنتجات أكثر دقة وكمال.

3 ، لا يمكن ضبط محطة العمل تلقائيًا لأعلى ولأسفل فحسب ، بل يمكن أيضًا ضبطها بين محطات العمل التي تحتوي على وظيفة مقاومة التصادم ، وكلاهما يجعل نظام محطة العمل بأكمله أكثر ملاءمة وأسرع وأكثر أمانًا.

4 ، يتم تسخين شفرة القالب بواسطة لوحة توجيه التسخين ، مما يجعل المنتج سهل القطع ، والحافة أكثر مثالية.

5 ، وظيفة إنذار ارتفاع درجة الحرارة (90 درجة مئوية) على لوحة دليل التسخين ، وهي آمنة وموثوقة.

6 、 محرك سيرفو عالي الطاقة ، لديه قوة قطع قوية ، بحيث يمكن أن يصل خط القطع إلى 12 مترًا ، لضمان قطع مثالي.

7 ، الشفرة المتحركة لها وظيفة دليل تحديد المواقع ، مما يجعل قطع المنتج أكثر دقة.

8 ، يمكن لنظام التشحيم الذكي أن يقوم بالتشحيم بمقدار معين ووقت معين ، مما يجعل الآلة طويلة العمر والاستدامة.

9 ، آلية asisting لتغيير القالب ، وهي مجهزة بقضيب انزلاق وقضيب داعم ، لتحقيق التغيير السريع ، وتوفير المزيد من الوقت والعمل.

10 ، لدينا أربع أسطوانات عازلة في محطة التثقيب ، مما يقلل من صدمة التثبيت ، لضمان التشغيل السلس للورقة.

11 ، اعتماد بناء عجلة غريب الأطوار جانبا ، تشغيل مرئي ، سهولة الصيانة.

12 ، آلية التوصيل تتبنى البطانة الفولاذية المقاومة للاهتراء ، وتتحمل وزنًا أكبر ، وتدور بشكل أكثر دقة. ويضمن التأرجح المتماثل التوازي بين تشغيل الماكينة ، لتجنب التآكل المستعرض للأعمدة الأربعة ، ولجعل الآلة أطول عمرًا.

رقم 7 - محطة التكديس TTF-700A

1 ، اعتماد نوع التكديس بالضغط لأسفل ، إنه اقتصادي لتلبية متطلبات معظم المنتجات.

2 ، يتم تشغيل التراص بواسطة محرك سيرفو ، مما يجعله أكثر دقة وكفاءة.

3 ، مجهزة بحزام نقل قابل للإزالة والاستبدال ، فعال ومريح.

4 ، جهاز امتصاص قضيب قابل للاستبدال ، لتلبية احتياجات المنتجات المختلفة.

5 ، مزود بأجهزة كاتم صوت متعددة لتقليل ضوضاء التراص.

6 ، قضيب مص الألومنيوم ، خفيف ودائم.

PLC

1 ، واجهة تفاعلية ودية ، فهي سهلة التشغيل.

2 ، ذاكرة كبيرة ، لتلبية متطلبات تخزين بيانات المنتج الضخمة.

3 ، يتم تخزين بيانات المنتج وقراءتها من خلال وظيفة رئيسية واحدة ، عملية سهلة.

4 ، شاشة اللمس المتحركة تجعل العملية مرنة ومريحة.

5 、 تكامل عالي ، تصور البيانات ، سهل التحكم.

TTF-700A مزود آلة التشكيل الحراري البلاستيكية بثلاث محطات - LITAI
